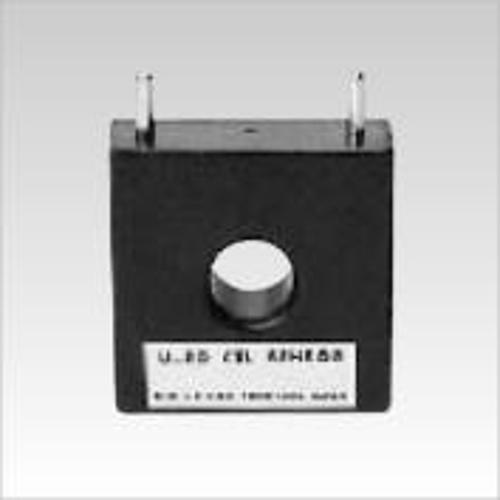

URD(ユー・アール・ディー) プリント板、パネル取付両用の中型・大出力交流電流センサ CTL-12-S56-20

URD(ユー・アール・ディー) プリント板、パネル取付両用の中型・大出力交流電流センサ CTL-12-S56-20

E-Junction価格 : 2,180円(税込2,398 円)

  • 注目

標準納期:1週間

最低注文数:1    注文単位数:1 (単位:個)

メーカー:URD(ユーアールディー)

メーカー品番 :CTL-12-S56-20

メーカーサイトへ

〔特 長〕
・貫通穴径φ12(CTL-12シリーズ)の最上位機種。
・変流比2000:1で、コア断面積も拡大され、適用電流は最大320A、飽和限界電流800Aに対応する容量拡大型。
・2000:1の高変流比で、二次電流が小さく、直接電子回路へのインターフェースが可能。
・出力端子は(φ2.36×9ℓ)の丸ピンで堅牢な構造。リード線ハンダ付、または別売コネクタセットいずれにも対応可。
・パネル取付用には、別売取付金具(HLD-12)が用意されています。

数量

  • 単価 ¥

    2,180円(税込2,398 円)

5,000円(税込5,500円)以上の購入で送料無料です。
5,000円(税込5,500円)未満の場合、一律1,000円(税込1,100円)の送料をご負担頂きます。

(0 個) 小計: ¥0(税込:0)

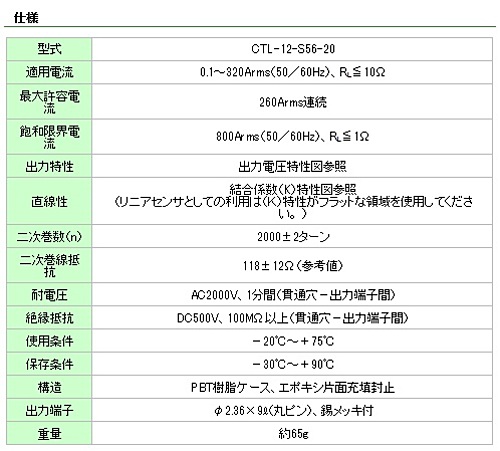

仕様詳細

URD(ユー・アール・ディー) プリント板、パネル取付両用の中型・大出力交流電流センサ CTL-12-S56-20
画像を拡大する

備考
(1)出力電圧は、貫通電流/負荷抵抗/結合係数(K)等のパラメーターにより変化します。各特性図をよく吟味して使用条件を設定してください。
(2)結合係数(K)値が0.9以下での使用は製品個体差が出やすい領域となるため、充分なマージンを持ってご使用ください。
(3)通電中の二次側開放は高電圧が発生する場合があり危険ですし、故障の原因になります。
(4)電力計測をお考えの場合は、必ずご相談ください。

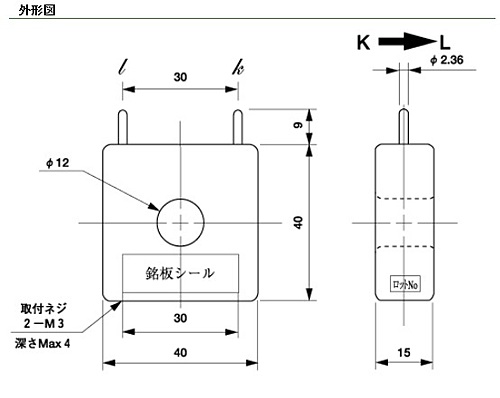

外形図

URD(ユー・アール・ディー) プリント板、パネル取付両用の中型・大出力交流電流センサ CTL-12-S56-20
画像を拡大する

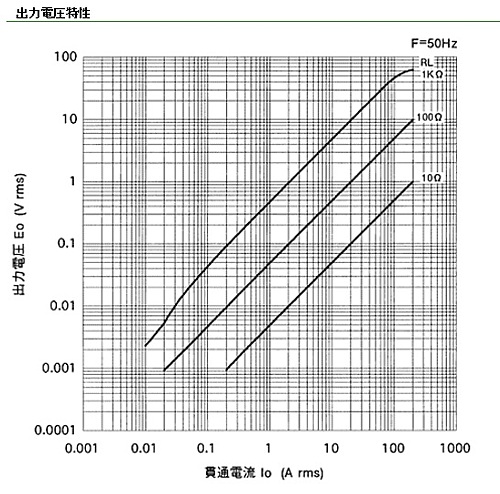

出力電圧特性

URD(ユー・アール・ディー) プリント板、パネル取付両用の中型・大出力交流電流センサ CTL-12-S56-20
画像を拡大する
