仕様
・定格　250V-10A
・絶縁抵抗　DC500V、100MΩ以上
・耐電圧　AC2000V (1分間)
・取得規格　UL規格・C-UL規格
・絶縁材 (本体)　フェノール (UL94V-0)
・絶縁材 (ツマミ)　PBT (UL94V-0)
・端子金具　はんだ付け用端子
・本体色　B (黒)

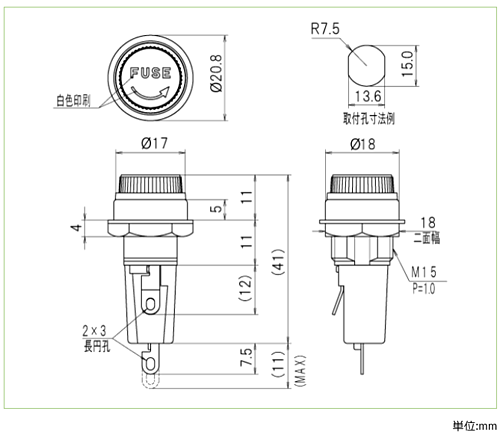

・取付板厚　4.5mm (MAX)
・ナット締付け強度　1.2N･m
・ナット二面幅　18mm
・旧型番　F-7105


使用上の注意
・底部端子は可動式のため、束線等により
端子の動きを妨げないようにしてください。
また、配線後、端子にリード線の張力等が加わらないように
周囲の配線等にご注意ください。
規格品としてご使用の場合は、規格上の制約等をご確認ください。

手はんだ付け（はんだコテ付け）条件
・コテ先温度　390±10℃
・コテ当て時間　5±1秒
・回数　2回

※フロー・リフローは対象外の製品です。
はんだコテによる2回目のはんだ付けは
1回目のはんだ付け後、製品が十分に冷え、
常温に戻ってから行って下さい。
ご使用の際は実使用条件によるご確認をお奨め致します。
なお、上記条件は製品単体にて試験を行い確認したものです。
ヒューズ管の装着ははんだ付け後、製品が十分に冷え、
常温に戻ってから行って下さい。


※写真はイメージです。
※在庫切れの場合は別途御相談させて頂きます。
