ML-4000-CWSV代替商品
端子間ピッチ3.81mm＆2ピース端子台
ボタンロック機構　撚線・単線対応
ワイドバリエーション

仕様
・定格　300V-5A
・絶縁抵抗　DC500V、100MΩ以上
・総合接触抵抗 (初期値)　20mΩ以下
・耐電圧　AC2000V (1分間)
・取得規格　UL規格(フィールドワイヤリング対応)
C-UL規格・TÜV規格(IEC61984)
・極数(P)　2、3、4、5、8、10、12
・主絶縁材 (本体)　ナイロン66 (UL94V-0)
・主絶縁材 (ボタン)　変性PPE (UL94V-0)
・定格適合電線　単線 : Φ0.8mm (AWG20)、
撚線 : 0.50mm2 (AWG20) 素線径Φ0.18mm以上
・使用可能電線範囲　単線 :Φ0.4mm～Φ1.2mm
(AWG26～AWG16)、撚線 : 0.2mm2～1.25mm2
(AWG24～AWG16) 素線径Φ0.18mm以上
・端子金具　PC端子
・標準剥き線長　9mm
・本体色　GY (グレー)
・操作部色：W (白)
・推奨適合工具　マイナスドライバー
※ボタンを押し込める物なら何でも可

商品概要
・出荷時にはSL-4000-CPとSL-4000-CWJVが同数バラで出荷されます。
ボタンの動作を円滑にするため、ボタンに
フッ素樹脂を塗布しております。ボタン操作部の
凹箇所等にこのフッ素樹脂が集中して滞留することにより
白い異物が付着した様に見えることがありますが、
品質には問題ありません。

使用上の注意
・規格品としてご使用の場合は、規格上の制約等をご確認ください。

フローはんだ付け条件
・予熱温度　100～140℃
・予熱時間　40秒
・浸漬温度　265±3℃
・浸漬時間　10±1秒

手はんだ付け（はんだコテ付け）条件
・コテ先温度　350℃
・コテ当て時間　3秒
・回数　1回

※リフローは対象外の製品です。
ご使用の際は実使用条件によるご確認をお奨め致します。
なお、上記条件は製品単体にて試験を行い確認したものです。

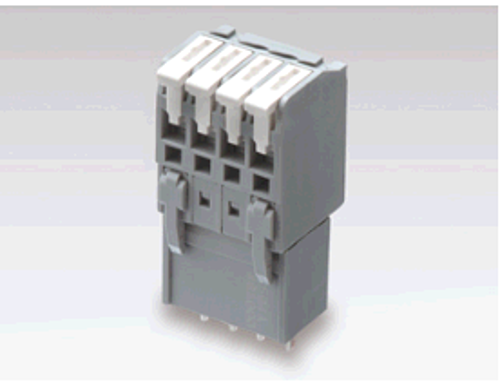

※写真はイメージです。
※在庫切れの場合は別途御相談させて頂きます。
