チップマウンターにかけられるジャックです。
縦方向よりプラグが挿入できます。
2.0φのプラグが適合します。

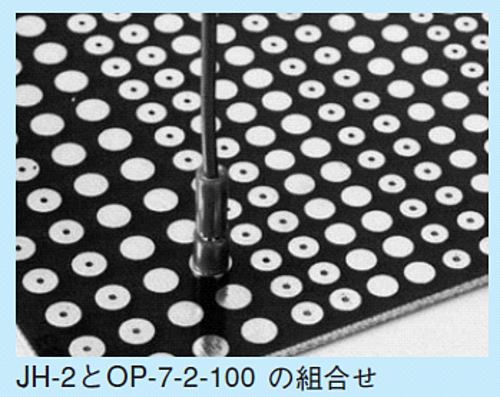

プラグはOP-7-1、OP-7-2、OP-7-2-100（電線付）を用意しています。

材質
・ソケット部　リン青銅
・樹脂部　フッ素（UL94V-0）
処理　ニッケル下地金メッキ
樹脂色　黒、赤、黄、緑、青、白

仕様
・適合オスピン径　2.0φ
・挿入力　800g以下
・抜去力　100g以上
・挿抜回数　1000回以上
・定格電流　10A
・接触抵抗　20mΩ以下
・絶縁抵抗　1000MΩ以上
・絶縁耐圧　1000V AC,DC1分間
・使用温度範囲　－55～＋200℃

使用上の御注意
・テーピング品には吸着用ピンが着いている為、
リフロー後、洗浄前に吸着ピンを抜いて下さい。

●リール品（テーピング仕様）
入数：200本


※フッ素部、強度アップの為、従来の成型から切削タイプに変更しました。
（寸法等は従来の物と同じです。）
※写真はイメージです。
※在庫切れの場合は別途御相談させて頂きます。
