オスピン、ソケット共に金属部が外側に露出しないプラグです。

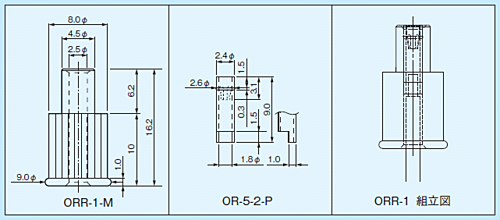

（セット内容:ORR-1-M、OR-5-2-P）

・材質　
金属部　黄銅
コンタクト部　ベリリウム銅
樹脂部　アセタールコポリマー
　　　　　（色：黒、赤、白、緑、黄、青）
・処理　ニッケル下地金メッキ

仕様
・定格電流　5A
・絶縁耐圧　1000V AC,DC1分間
・接触抵抗　10mΩ以下
・挿抜回数　100回以上
・挿抜力　100g以上
・使用温度範囲　－40～＋85℃

使用方法
①2つの金属に電線を半田付け※
②OP-6-1-PをOPR-1-M1に締め付ける
③②にOPR-1-M2を締め付け
④OR-5-2-PをORR-1-Mに圧入

※電線半田付け時の注意（コンタクト側）
・半田がコンタクト部までいかないようにして下さい。
・電線を深く入れて半田付けするとオスピンが入らなくなります。


※写真はイメージです。
