表面実装基板上に小型追加基板をのせる場合、
本製品を半田付にて固定すれば、
追加基板を平行に固定することが出来ます。

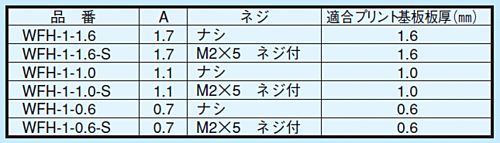

適合プリント基板板厚は1.6t、1.0t、0.6tの3種類あります。
プリント基板上3㎜浮いて取付け出来ます。

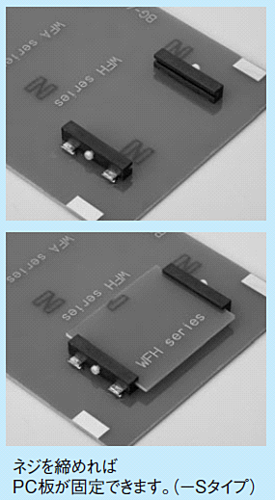

ネジ付とネジなしの2種類用意しています。
ネジ付であれば追加基板が動かないように固定できます。
スルーホール穴タイプ（WFAシリーズ）も用意しています。

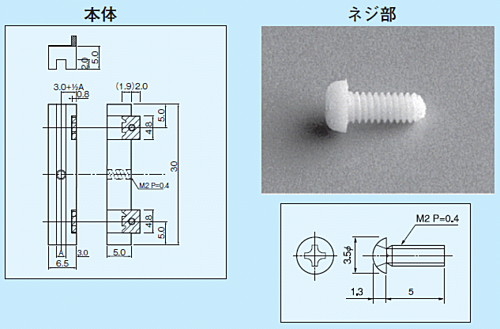

・材質　
樹脂部　PPS黒色（UL94V-0）
金属部　リン青銅
ネジ部　特殊ポリアミド樹脂アイボリー色（UL94HB）
・処理　ニッケル下地金メッキ

使用上のご注意
・プリント基板（本製品の溝に入れる側）の両サイド（端面より2.5㎜）には、銅箔を付けないで下さい。


※写真はイメージです。
※在庫切れの場合は別途御相談させて頂きます。
