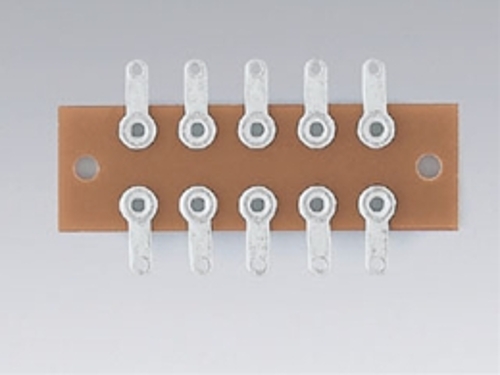

サトーパーツ(SATO PARTS)　ラグ板　L-3522

サトーパーツ(SATO PARTS)　ラグ板　L-3522

E-Junction価格 ： 229円（税込251.90 円）

  • RoHS10対応

☆ お気に入りに追加

数量：20 〜　　単価：229 円（税込 251.90 円)

数量：25 〜　　単価：229 円（税込 251.90 円)

数量：100 〜　　単価：229 円（税込 251.90 円)

メーカー：サトーパーツ(SATO PARTS)

メーカー品番 ：L-3522

メーカーサイトへ

RoHS対応
■耐電圧：AC500V(1分間)
■絶縁抵抗：DC100V、100MΩ以上
■極数(P)：2～6、8、10、12、15、20
■パネル取付方式：ネジ止め
■主絶縁材：フェノール積層板(UL94HB)
■端子金具：はんだ付用端子
※在庫切れの場合は別途御相談させて頂きます。

極数:

数量

  • 単価　￥

    229円（税込251.90 円）

5,000円（税込5,500円）以上の購入で送料無料です。
5,000円（税込5,500円）未満の場合、一律1,000円（税込1,100円）の送料をご負担頂きます。

(0 個) 小計: ￥0（税込:0）

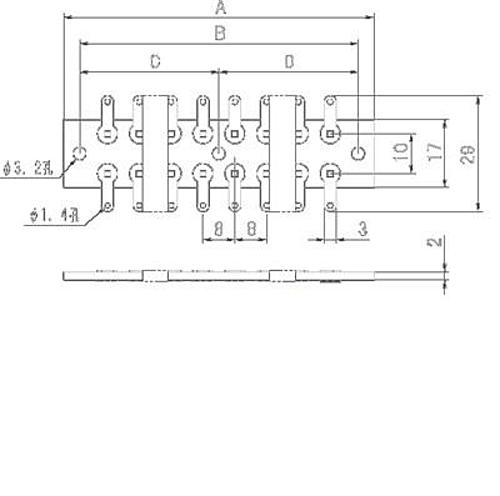

寸法図

サトーパーツ(SATO PARTS)　ラグ板　L-3522
画像を拡大する

寸法

極数　　A　　 B　　 　C　 　D　　孔個数
　2P　　30　　22　　　-　　　-　　　2
　3P　　38　　30　　　-　　　-　　　2
　4P　　46　　38　　　-　　　-　　　2
　5P　　54　　46　　　-　　　-　　　2
　6P　　60　　52　　　-　　　-　　　2
　8P　　78　　70　　　-　　　-　　　2
10P　　93　　85　　　-　　　-　　　2
12P　110　102　　　-　　　-　　　2
15P　133　125　66.5　58.5　3
20P　173　165　82.5　82.5　3
