特長
・DC入力、3相AC出力IGBTインバータ
・600V/10A
・下側 IGBTオープンエミッタ
・ブートストラップダイオード内蔵
・上側 IGBTゲートドライバ (HVIC) ： SOI (Silicon On Insulator) プロセス採用、駆動回路、高圧レベルシフト回路、ブートストラップダイオード電流制限回路、制御電源電圧低下時誤動作防止回路 (UVLO)
・下側 IGBTゲートドライバ (LVIC) ： 駆動回路、短絡電流保護回路 (SCP)、制御電源電圧低下時誤動作防止回路 (UVLO)、熱遮断回路 (TSD)
・エラー出力 (LVIC) 下側 IGBT用SCP、TSD、UVLO動作時エラー出力
・入力インタフェース3.3V,5V系対応
・メーカー梱包単位：60個
特性
・パワーデバイス：IGBTV
・CES [V]：600
・IC [A]：10
・Vce(sat) [V]：1.5
・推奨スイッチング周波数[kHz]：～6
・絶縁耐圧[Vrms]：1500
・保存温度範囲 (Min.)[℃]：-40
・保存温度範囲 (Max.)[℃]：125

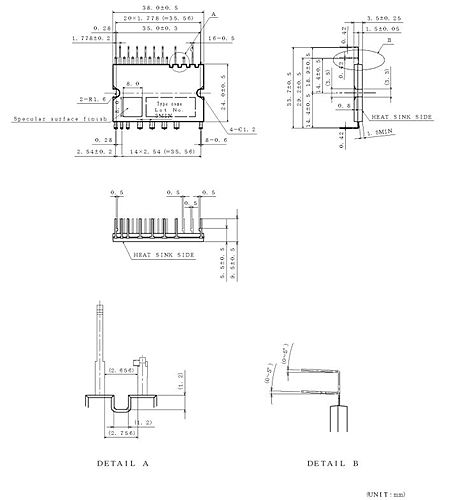

外形図
画像を拡大する
