特長
・DC入力、3相AC出力 IGBTインバータ
・600V/10A
・下側 IGBT オープンエミッタ
・ブートストラップダイオード内蔵
・上側 IGBT ゲートドライバ(HVIC)： SOI(Silicon On Insulator)プロセス採用、駆動回路、高圧レベルシフト回路、ブートストラップダイオード電流制限回路、制御電源電圧低下時誤動作防止回路(UVLO)
・下側 IGBT ゲートドライバ(LVIC)： 駆動回路、短絡電流保護回路(SCP)、制御電源電圧低下時誤動作防止回路(UVLO)、アナログ温度出力回路(VOT)
・エラー出力(LVIC)： 下側IGBT 用SCP、UVLO 動作時エラー出力
・入力インタフェース3.3V, 5V 系対応
・UL 認証済み：File E468261
・メーカー梱包単位：60個
特性
・パワーデバイス：IGBT
・VCES [V]：600
・IC [A]：10
・Vce(sat) [V]：1.5
・推奨スイッチング周波数[kHz]：～6
・絶縁耐圧[Vrms]：1500
・保存温度範囲 (Min.)[℃]：-40
・保存温度範囲 (Max.)[℃]：125

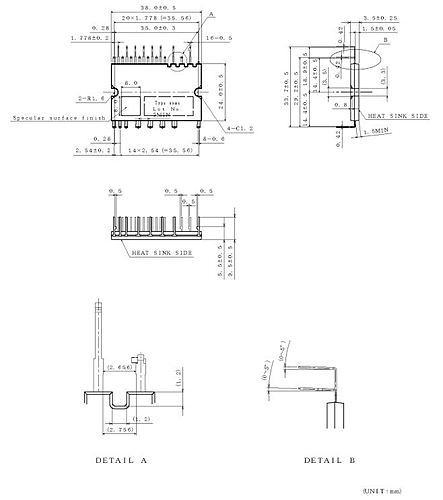

外形図
