BU97501KVは、1/41/3デューティ車載用途汎用LCDドライバで、最大204セグメントのLCDを表示することが可能で、民生機器やバッテリ駆動機器のLCD表示に最適です。
最大4出力の汎用出力を制御することができ、LED素子等の点灯を実現できます。
また最大で30keyのキースキャン機能も内蔵していますので、PCB上の配線削減や、MCUのサイズダウンやコストダウンも可能です。


特性:
グレード　Consumer
セグメント数　204
デューティ　1/4 1/3
バイアス　1/3 1/2
Elements of MUX 1:3　156
Elements of MUX 1:4　204
インタフェース(ピン数)　3wire+KEYOUT
インタフェース電源電圧(Min.)[V]　2.7
インタフェース電源電圧(Max.)[V]　6.0
液晶用電源電圧(Min.)[V]　4.5
液晶用電源電圧(Max.)[V]　6.0
Max汎用出力ポート [port]　4
Max KEYSCAN[Key]　30
LCD駆動波形　Line/Frame
動作温度範囲(Min.)[℃]　-40
動作温度範囲(Max.)[℃]　85

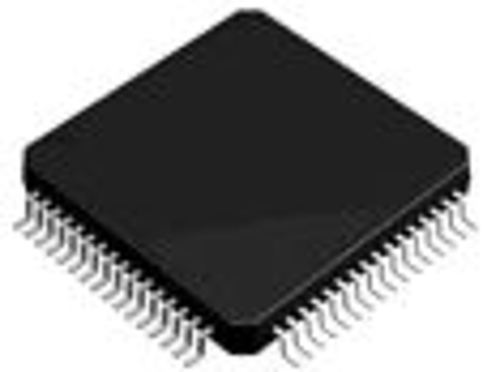

※写真はイメージです。
※在庫切れの場合は別途御相談させて頂きます。
