BU97510CKV-Mは、1/4、1/3デューティ車載用途汎用LCDドライバで、最大216セグメントのLCDを表示することが可能です。
本製品は、高い液晶電圧駆動や高いフレーム周波数駆動をサポートすることで、表示品位の良いVA液晶の駆動も可能です。
最大6出力の汎用／PWM出力を制御でき、豊富な周波数設定機能により、フリッカーなしでLEDバックライトやLEDボタンのイルミネーションを実現できます。
TTLレベル入力をサポートしており、様々な電源電圧のMCUに直接接続することが可能です。


特性:
標準規格　AEC-Q100 (Automotive Grade)
グレード　Automotive
セグメント数　216
デューティ　1/4 1/3
バイアス　1/3 1/2
Elements of MUX 1:3　162
Elements of MUX 1:4　216
インタフェース(ピン数)　3wireインタフェース
電源電圧(Min.)[V]　2.7
インタフェース電源電圧(Max.)[V]　6.0
液晶用電源電圧(Min.)[V]　2.7
液晶用電源電圧(Max.)[V]　6.0
Max汎用出力ポート [port]　6
TTL input Support　Yes
LCD駆動波形　Line
動作温度範囲(Min.)[℃]　-40
動作温度範囲(Max.)[℃]　85

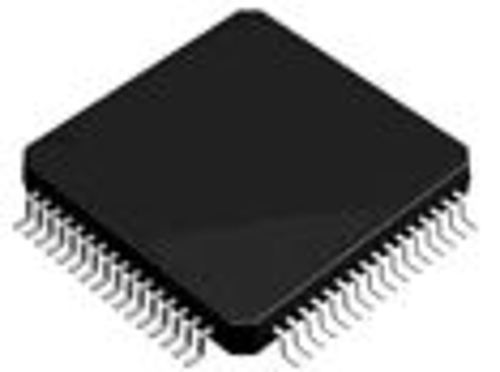

※写真はイメージです。
※在庫切れの場合は別途御相談させて頂きます。
