BU97530KVTは、1/5、1/4、1/3デューティ、Static汎用LCDドライバで、最大445セグメントのLCDを表示することが可能で、民生機器やバッテリ駆動機器のLCD表示に最適です。
最大9出力の汎用／PWM出力を制御でき、豊富な周波数設定機能により、フリッカーなしでLEDバックライトやLEDボタンのイルミネーションを実現できます。
また最大で30keyのキースキャン機能も内蔵していますので、PCB上の配線削減や、MCUのサイズダウンやコストダウンも可能です。
EVR機能を内蔵していますので、LCDコントラストの調整も可能、またTTLレベル入力をサポートしてますので、様々な電源電圧のMCUに直接接続することが可能です。


特性:
グレード　Consumer
セグメント数　445
デューティ　1/5 1/4 1/3 Static
バイアス　1/3 1/2
Elements of MUX 1:1　90
Elements of MUX 1:3　270
Elements of MUX 1:4　360
Elements of MUX 1:5　445
インタフェース(ピン数)　3wire+KEYOUT
インタフェース電源電圧(Min.)[V]　2.7
インタフェース電源電圧(Max.)[V]　6.0
液晶用電源電圧(Min.)[V]　2.7
液晶用電源電圧(Max.)[V]　6.0
Max汎用出力ポート [port]　9
Max KEYSCAN[Key]　30
TTL input Support　Yes
LCD駆動波形　Line/Frame
動作温度範囲(Min.)[℃]　-40
動作温度範囲(Max.)[℃]　85

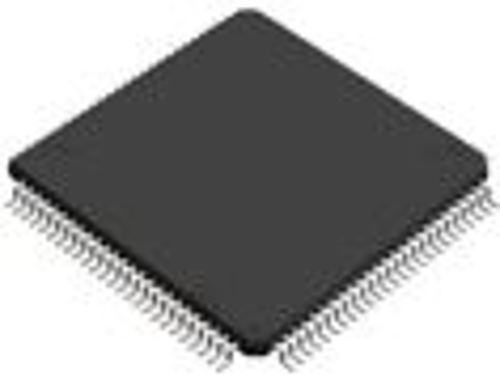

※写真はイメージです。
※在庫切れの場合は別途御相談させて頂きます。
