小型液晶パネル向けバックライト用チョッパータイプLEDドライバシリーズは、定電流で白色LEDを駆動することが可能な昇圧DC/DCコンバータです。
電流ばらつきのない直列接続とカレントモードによる高速過渡応答により安定した白色LED点灯を実現します。
同期整流方式の採用による外付けショットキーダイオードの削減と小型パッケージにより、実装面積の省スペース化を実現します。
BD6071HFNはBD6072HFNから過電圧、過電流リミッタの値を変更したICです。


特性:
形態　Boost
出力数　1
Vin(Min.)[V]　2.7
Vin(Max.)[V]　5.5
出力電流(Max.)[mA]　35.0
1chの電流(Max.)[mA]　35.0
スイッチング電流リミット(Typ.)[A]　0.265
Vout(Max.)[V]　14.0
周波数(Max.)[MHz]　1.0
LED構成　3
LDO　No
自動調光　No
同期整流　Yes
FET内蔵　Yes
調光　PWM / Analog
最大効率[%]　88
Iq(Typ.)[mA]　1.1
Ishutdown(Typ.)[?A]　0.1
動作温度範囲(Min.)[℃]　-30
動作温度範囲(Max.)[℃]　85

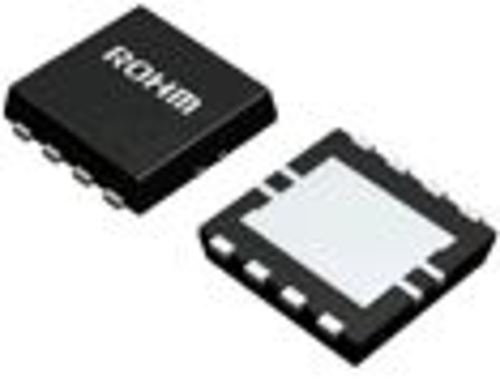

※写真はイメージです。
※在庫切れの場合は別途御相談させて頂きます。
