BM1050AFは高調波対策用の力率改善（Power Factor Correction）コンバータ（以降PFC部と略す）とDC/DCコンバータ（以降DC/DC部と略す）を組み合わせた複合LSIです。
DC/DC部は擬似共振方式で動作するため、低EMIに貢献します。
BM1050AFは650V耐圧起動回路を内蔵しております。
PFC部、DC/DC部ともに、スイッチングMOSFET及び電流検出抵抗を外付けにしているため、自由度の高い電源設計が可能です。
PFC部は、ピーク電流制御を採用しています。
AC電圧低下時補正回路付きマルチプライヤ、負荷変動対策回路、最大電力補正回路等、多彩な保護回路により、適切なアプリケーションを提案します。
また、周波数ホッピング機能を内蔵しており、低EMIに貢献します。
DC/DC部の擬似共振方式は、ソフトスイッチング動作するため低EMIに貢献します。
バーストモードを内蔵し、軽負荷時の電力を削減します。
ソフトスタート機能、バースト機能、サイクルごとの過電流リミッタ、過電圧保護、過負荷保護など種々の保護機能を内蔵しています。
マイコンとの通信制御用端子、外部停止端子を設けており、様々なアプリケーションに適応できるシステムを提案します。

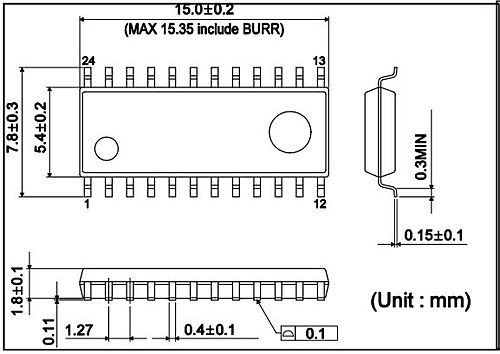

※写真はイメージです。
