特長

・PWM 周波数=65 kHz
・PWM カレントモード方式
・周波数ホッピング機能内蔵
・軽負荷時バースト動作
・周波数低減機能
・650 V 起動回路内蔵
・650 V スイッチングMOSFET 内蔵
・VCC 端子 低電圧保護
・VCC 端子 過電圧保護
・SOURCE 端子 オープン保護
・SOURCE 端子 ショート保護
・SOURCE 端子 Leading-Edge-Blanking 機能
・サイクルごとの過電流リミッタ機能
・過電流リミッタ AC 補正機能
・ソフトスタート機能
・2 次側 過電流保護回路
・メーカー梱包単位：2,000個

特性

・ 動作電源電圧範囲:
VCC: 8.9 V ～ 26.0 V
DRAIN: 730 V(Max)
・ 回路電流(ON)1:
BM2P0161-Z:0.90 mA(Typ)
BM2P0361-Z:0.65 mA(Typ)
・ 回路電流(ON)2: 0.30 mA(Typ)
・ 発振周波数: 65 kHz(Typ)
・ 動作温度範囲: -40 °C ～ +105 °C
・ MOSFET ON 抵抗: BM2P0161-Z: 1.0 Ω(Typ)
BM2P0361-Z: 3.0 Ω(Typ)

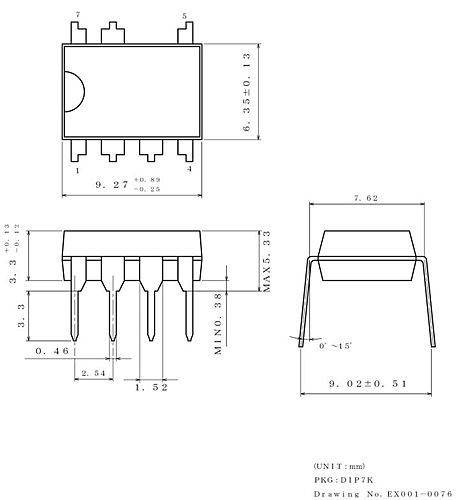

外形図

画像を拡大する
