注目>ROHM(ローム)　PWM type DC/DC converter IC Included a Switching MOSFET　BM2PA96F-GE2 「在庫掲載」

注目>ROHM(ローム)　PWM type DC/DC converter IC Included a Switching MOSFET　BM2PA96F-GE2 「在庫掲載」

E-Junction価格 ： 個別見積

  • RoHS10対応

☆ お気に入りに追加

標準納期：１０日

現在庫数：50（仕入先在庫品）

最低注文数：50    注文単位数：1 (単位：個)

メーカー：ローム(ROHM)

メーカー品番 ：BM2PA96F-GE2

メーカーサイトへ

AC/DC用PWM方式DC/DCコンバータである本シリーズはコンセントが存在する製品すべてに最適なシステムを供給します。
絶縁、非絶縁の両者に対応しており、さまざまな形式の低消費電力コンバータを容易に設計可能です。
650V耐圧起動回路内蔵により、低消費電力に貢献します。
スイッチング用電流検出抵抗を外付けにすることで、自由度の高い電源設計を実現します。
電流モード制御を用いているため、サイクルごとに電流制限がかけられ、帯域幅と過度応答にすぐれた性能を発揮します。
スイッチング周波数は固定方式で65kHzです。
軽負荷時には、周波数低減を行い、高効率を実現します。
周波数ホッピング機能を内蔵しており、低EMIに貢献します。
650V耐圧MOSFETを内蔵し、設計容易となります。

※写真はイメージです。
※在庫切れの場合は別途御相談させて頂きます。

数量

5,000円（税込5,500円）以上の購入で送料無料です。
5,000円（税込5,500円）未満の場合、一律1,000円（税込1,100円）の送料をご負担頂きます。

(0 個) 小計: ￥0（税込:0）

特長


・PWMカレントモード方式
・周波数ホッピング機能内蔵
・軽負荷時バースト動作
・周波数低減機能
・650V 起動回路内蔵
・650V スイッチングMOSFET内蔵
・VCC端子 低電圧保護
・VCC端子 過電圧保護
・SOURCE 端子オープン保護
・SOURCE 端子ショート保護
・SOURCE 端子Leading-Edge-Blanking機能
・サイクルごとの過電流リミッタ機能
・過電流リミッタAC補正機能
・ソフトスタート機能
・2次側 過電流保護回路
・メーカー梱包単位：2,500個

特性

・動作電源電圧範囲:
VCC 8.9V to 26.0V
DRAIN ～650V

・通常動作電流:
(BM2Px5xF) ：0.60mA (Typ.)
(BM2Px9xF) ：0.50mA (Typ.)
・バースト時電流: 0.30mA(Typ.)
・発振周波数: 65kHz(Typ.)
・動作温度範囲: - 40deg. to +105deg.
・ MOSFET ON 抵抗:
BM2Px5xF：4.0Ω (Typ.)
BM2Px9xF：8.5Ω (Typ.)

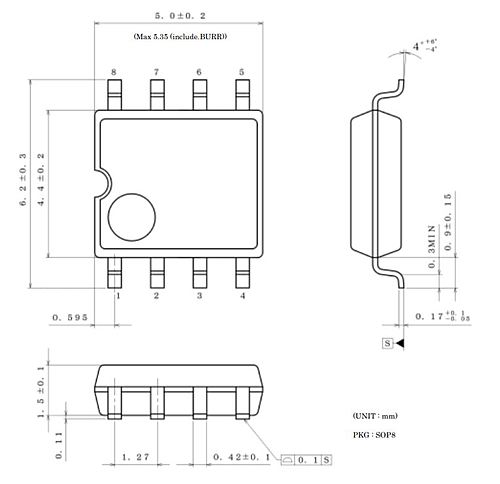

外形図
