BU97930MUVは、1/4、1/3デューティ、Static汎用LCDドライバで、最大108セグメントのLCDを表示することが可能でき、民生機器やバッテリ駆動機器のLCD表示に最適です。
表示用RAMを内蔵することでマイコン負荷の軽減ができ、また外付け部品も不要や低消費電力も実現しています。
最大4出力の汎用出力を制御することでLED素子等の点灯が実現でき、また1chのPWM機能付きLEDドライバも内蔵していますので、バックライト・ボタンLED等のイルミネーションも実現できます。

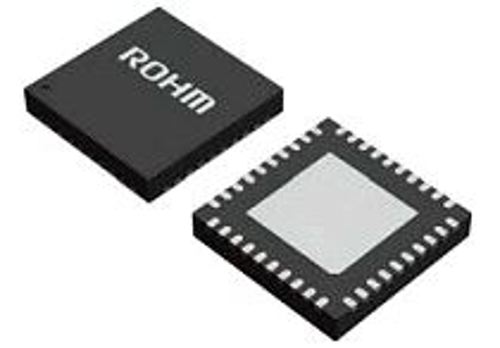

小型QFNパッケージを採用していますので、小型基板アプリケーションに最適です。


特性:
グレード　Consumer
セグメント数　108
デューティ　1/4, 1/3, Static
バイアス　1/3
Elements of MUX 1:1　27
Elements of MUX 1:3　81
Elements of MUX 1:4　108
インタフェース(ピン数)　3wire
インタフェース電源電圧(Min.)[V]　1.8
インタフェース電源電圧(Max.)[V]　3.6
液晶用電源電圧(Min.)[V]　2.7
液晶用電源電圧(Max.)[V]　5.5
Max汎用出力ポート [port]　4
LED ドライバーポート [port]　1
LCD駆動波形　Line/Frame
動作温度範囲(Min.)[℃]　-40
動作温度範囲(Max.)[℃]　85

※写真はイメージです。
※在庫切れの場合は別途御相談させて頂きます。
