動画>注目>ケル　DYシリーズ　0.5mmピッチ　フローティングコネクタ（プラグ）　DY10-030S-1-A

動画>注目>ケル　DYシリーズ　0.5mmピッチ　フローティングコネクタ（プラグ）　DY10-030S-1-A

E-Junction価格 ： 383円（税込421.30 円）

  • 受注生産
  • RoHS10対応

☆ お気に入りに追加

標準納期：６ヶ月以上

最低注文数：500    注文単位数：500 (単位：個)

メーカー：ケル(KEL)

メーカー品番 ：DY10-030S-1-A

メーカーサイトへ

0.5mmピッチ基板対基板用フローティングコネクタのプラグ側30極製品です。
フローティング量はXY方向に±0.5mmを確保しています。
有効嵌合長1.25mm（ノミナル値）の高信頼設計です。
30極～140極の8種類を用意し、スタック高さ5mmに対応しています。

・極数：30極
・テール形状：ストレート（SMT）
https://www.kel.jp/files/topics/1582_ext_23_0.pdf

数量

  • 単価　￥

    383円（税込421.30 円）

5,000円（税込5,500円）以上の購入で送料無料です。
5,000円（税込5,500円）未満の場合、一律1,000円（税込1,100円）の送料をご負担頂きます。

(0 個) 小計: ￥0（税込:0）

■動画はこちら↓

■フローティングコネクタとは

動画>注目>ケル　DYシリーズ　0.5mmピッチ　フローティングコネクタ（プラグ）　DY10-030S-1-A
画像を拡大する

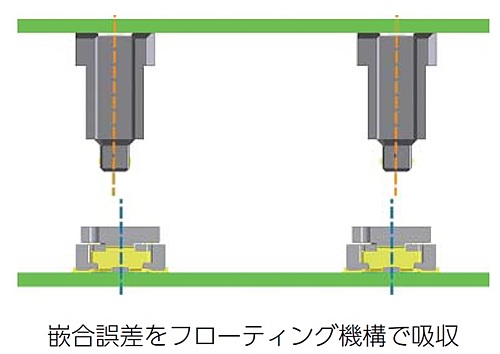

基板にコネクタを実装する際に生じる縦横方向の誤差を吸収する機構（フローティング機構）を搭載したコネクタのことです。
コネクタが可動することで嵌合時の誤差やズレを吸収することができ、ストレスによる接圧低下、インシュレータの破損、半田付け部のクラックによる導通不良の不具合を防ぐことができます。

■コネクタ複数個使いに有効

動画>注目>ケル　DYシリーズ　0.5mmピッチ　フローティングコネクタ（プラグ）　DY10-030S-1-A
画像を拡大する

コネクタの可動で実装誤差を吸収することで、コネクタを同一基板に複数個実装を可能にしました。
コネクタの複数個使いが可能になることで設計の幅が広がります。
