●穴径1.0mm用

【特長】
■シアン化合物などのメッキ用薬品を一切使用しないので安全です。
■信頼性が高く、十分な電気的特性・機械的強度を得られます。
■実装済み基板にスルホールが簡単に追加できます。
■この製品は英国Multicore Solders Ltd．とのライセンスにより、特許製品COPPERSETを基にSunhayatoが企画製造したものです。

【作業手順】
手順-1
　スルホール加工したい穴は、付属のドリルビットで穴開けをします。(1.0ピン用に1.04、1.2ピン用は1.21mmビットをご使用ください)
手順-2
　プレス台座の上に基板をのせ、ノックペン式インサーターでピンを押し込みます。
手順-3
　ピンが台座に届いたらインサーターを左右に大きく倒してピンを折ります。
手順-4
　オートポンチをピンの中心にあてがい下方に強く押して叩きます。(反対側からも叩いてください)
手順-5
　ハンダゴテでピンの両側にハンダをのせます。
手順-6
　ハンダ吸取器でピンの中のハンダを一気に吸い取ると、中空のきれいなスルホールに仕上がります。
手順-7
　吸い取り器がない場合、裏面にハンダを乗せたらすぐテーブルの端で基板を叩けばハンダが飛び出し、仕上がります。(部品実装基板は叩かないこと)
手順-8
　実装済み基板の場合は支柱を立て、支柱の頂上で作業してください。

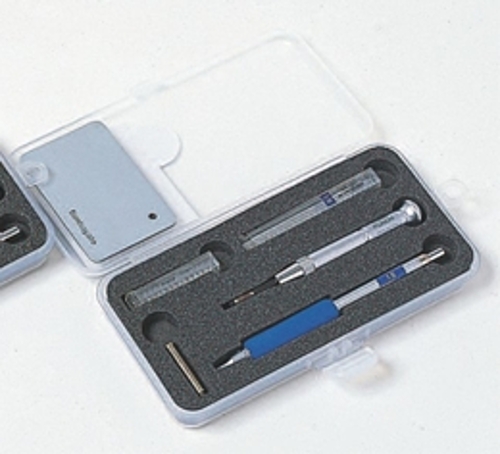

※写真はイメージです。
※在庫がない場合は別途御相談させて頂きます。
※RoHS対応状況：製品ごとに異なりますのでメーカーホームページより御確認ください。
