●中央職業能力開発協会が実施している技能検定試験「３級　電子機器組立て（電子機器組立作業）」実技試験の練習ができる基板です。

【特長】
■技能検定用基板の材質、厚み、穴径、ランド形状を忠実に再現していますので、部品を用意するだけで実践に則した練習ができます（目標作業時間60～90分）。
■各ランドからはパターンも引き出してありますので、より実践に近い練習ができます。
■抵抗は一直線に並ぶので、リードの曲げ状態を比較できます。
■角形チップ部品の取付用にX-Y方向を表記しています。
■ラグ端子用の穴を設けているので、3mm板ラグをネジ止めすれば、「ひっかけからげ」の練習もできます。
■お得な10枚パックも用意しています（MODEL CT-VAL3X10）

【主な仕様】
寸法：95×95mm
材質・板厚：紙フェノール 1.6t
仕上処理：フラックス仕上げ
穴径：基板固定穴　4個 （φ3.2mm）、板ラグ取り付け用穴　10箇所（φ3.2mm）

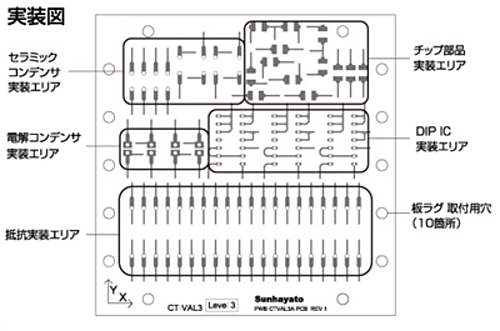

【はんだ付け可能な部品リスト】
抵抗（15.24mmピッチ） ： 20個
IC（DIP14ピン） ： 3個
電解コンデンサ（2.54mmピッチ） ： 4個
セラミックコンデンサ（5.08mmピッチ） ： 8個
角形チップ抵抗（3225サイズ） ： 13個
ラグ端子（φ3.2mm） ： 10個
※写真はイメージです。
※在庫がない場合は別途御相談させて頂きます。
※RoHS対応状況：製品ごとに異なりますのでメーカーホームページより御確認ください。
