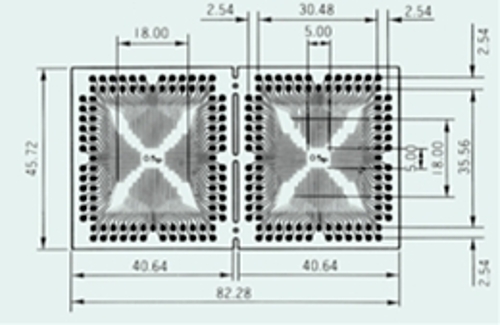

※パターン図の縮尺率は一定ではありませんのでご注意ください。

●0.5mmピッチ・Max100ピンを2.54mmピッチ（4方向）に変換します。

【主な仕様】
寸法：45.72×82.28mm（カット後：45.72×40.64　2枚）
材質・板厚：片面ガラスエポキシ（FR-4） 1.0t
仕上処理：ハンダ、レジスト
穴径：φ0.9mm

【変換基板の使用方法】
■基板の中央にICをハンダ付けし周辺のランドから配線を引き出します。
■ピン数の少ないICはパターン中央部をご使用ください。
■ピン配列等により搭載できないICがありますのでご注意願います。
※写真はイメージです。
※在庫がない場合は別途御相談させて頂きます。
※RoHS対応状況：製品ごとに異なりますのでメーカーホームページより御確認ください。
