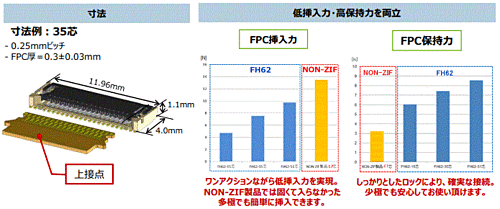

1 ピッチ：0.25mm、奥行き：4.0mmの省スペース設計
2 ワンアクションロック
- 作業性の向上、組立ラインの自動化に貢献
- 低挿入力・高保持力を実現
3 スムーズなFPC挿入のための広い間口と挿入ガイド
4 異物対策（ワイピング機能）により接触信頼性が向上
5 一体成形により、はんだ上がりを防止
1リール5,000個巻き（単価：83円/個）

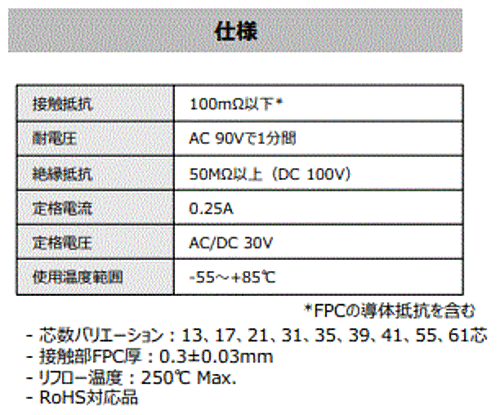

【スペック】
・コネクタ形状：レセプタクル
・極数：13
・実装ピッチ：0.5 mm
・開口部ピッチ：0.25 mm
・本体長さ(ピッチ方向)：6.46 mm
・本体幅(奥行き)：4.0 mm
・本体高さ：1.1 mm
・挿抜回数：10
・接点部めっき：金
・めっき厚：0.03 μm
・使用温度範囲 Min.：-55 ℃
・使用温度範囲 Max.：85 ℃
・定格電流：0.25 A
・定格電圧(AC)：AC 30.0 V
・定格電圧(DC)：DC 30.0 V
・接触抵抗：100.0 mΩ Max.
・接点位置：上接点
・ZIF/Non-ZIF/LIF：Non-ZIF
・適合FFC/FPC：FPC
・FPC/FFC挿入方向：水平
・列数（実装部）：2
