0.8mmピッチインターフェース用コネクタです。

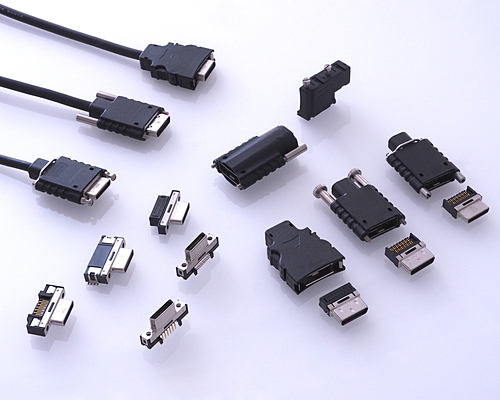

※写真はイメージです。

特長は

1.低背かつ小型設計
弊社1.27mmピッチコネクタと比較し、開口部面積で約70％､実装面積で約50％の削減を実現しています。
これにより、筐体の小型化や基板への高密度実装に貢献いたします。

2.高速伝送対応
LVDS,HDMI,USBなどの高速シリアル伝送にも対応が可能です。
※ケーブル等、お客様のご使用環境によりますので、詳細は是非お問い合わせください。

3.堅牢性
お客様に長く安心してご使用いただけるよう、以下の構造により堅牢性を向上しました。
①D型シェル構造によるこじり防止
②ロックピンをDIP実装にし、基板保持強度を向上
※お客様のご要望により、ロックピンのないタイプもございます。

◎仕様
芯数　　：14
定格電流：0.5A/ピン
絶縁抵抗：DC250Vにて500MΩ以上
耐電圧　：AC350V(r.m.s.) 1分間
接触抵抗：70mΩ以下
使用温度範囲：-55℃~+85℃
