1. MIL規格準拠品
HIF3BシリーズはMIL規格準拠品として開発された商品で、幅広い用途でのご利用が可能です。

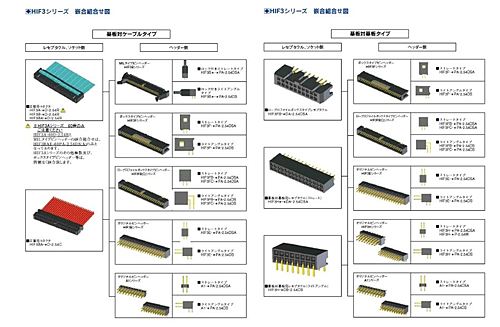

HIF3シリーズと互換性がございます。

2. UL認定品
HIF3Bシリーズは、コネクタとしてULを取得済み。

3. 誤挿入防止機構
以下のような誤挿入防止機構を備えています。
①ピンヘッダー側にガイドキー（極性キー）を差込み凸部を作り、ソケットの凹部（極性キー溝）に組み合わせて嵌合する形状です。（MIL規格）
②ソケット側の誤挿入防止ガイド（極性ガイド）とピンヘッダー側のスロット（極性スロット）を組み合わせて嵌合する形状です。

4. 適合電線 AWG#28（圧接タイプ）
適合電線は〈UL2651〉AWG#28フラットケーブルです。

コネクタ形状:ヘッダー
準拠規格:MIL
安全規格:UL, C-UL/CSA
極数:16
列数(嵌合部):2
実装ピッチ:2.54 mm
開口部ピッチ:2.54 mm
本体長さ(ピッチ方向):39.6 mm
本体幅(奥行き):27.3 mm
本体高さ:9.0 mm
基板実装方法:スルーホールDIP
基板実装スタイル:スタンダード オンボード
基板固定方法:半田付け
開口部方向:ライトアングル
挿抜回数:500
接点部めっき:金
めっき厚:0.2 μm
ハウジング色:黒
使用温度範囲 Min.:-55 ℃
使用温度範囲 Max.:85 ℃
定格電流:1.0 A
定格電圧(AC):AC 200.0 V
耐電圧:650 V Max.
ロック方式:レバーロック
