1. MIL規格準拠品
HIF3BシリーズはMIL規格準拠品として開発された商品で、幅広い用途でのご利用が可能です。

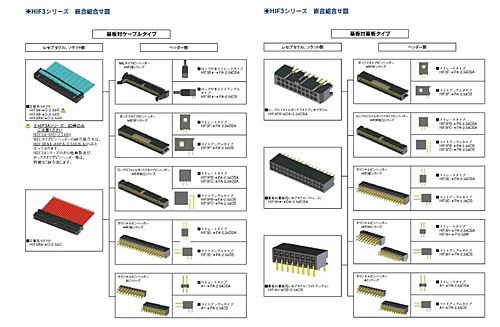

HIF3シリーズと互換性がございます。

2. UL認定品
HIF3Bシリーズは、コネクタとしてULを取得済み。

3. 誤挿入防止機構
以下のような誤挿入防止機構を備えています。
①ピンヘッダー側にガイドキー（極性キー）を差込み凸部を作り、ソケットの凹部（極性キー溝）に組み合わせて嵌合する形状です。（MIL規格）
②ソケット側の誤挿入防止ガイド（極性ガイド）とピンヘッダー側のスロット（極性スロット）を組み合わせて嵌合する形状です。


コネクタ形状:ハウジング
安全規格:UL, C-UL/CSA
極数:20
列数(嵌合部):2
開口部ピッチ:2.54 mm
本体長さ(ピッチ方向):29.95 mm
本体幅(奥行き):6.0 mm
本体高さ:14.4 mm
開口部方向:ストレート
ハウジング色:黒
結線方法:圧着
適合電線タイプ:ディスクリートワイヤー
使用温度範囲 Min.:-55 ℃
使用温度範囲 Max.:85 ℃
耐電圧:650 V Max.
