【特性】
●定格電圧：DC500V、AC500V
●定格電流：5A〜50A
●定格遮断電流：DC500V 5〜50A（UL248-1、UL248-14 C-UL US Recognized対応）　1,000A
　　　　　　　 AC500V 5〜50A（UL248-1、UL248-14 C-UL US Recognized対応）　500A
　　　　　　　 DC500V 5A〜40A　2,000A
●温度上昇：1.0 IN 150K以下
●通電容量：1.0 IN 温度上昇が平衡状態になるまで
●過負荷溶断：2.0 IN 2分以内
●代表抵抗値：10A＝22mΩ
　　　　　　 15A＝14mΩ
　　　　　　 20A＝8mΩ
　　　　　　 25A＝4.8mΩ
　　　　　　 30A＝4mΩ
　　　　　　 35A＝3.3mΩ
　　 　　　　40A＝2.8mΩ
　　　　　　 50A＝1.8mΩ

【認証】
●5A-50A　UL248-1、UL248-14 C-UL US Recognized

【特徴】

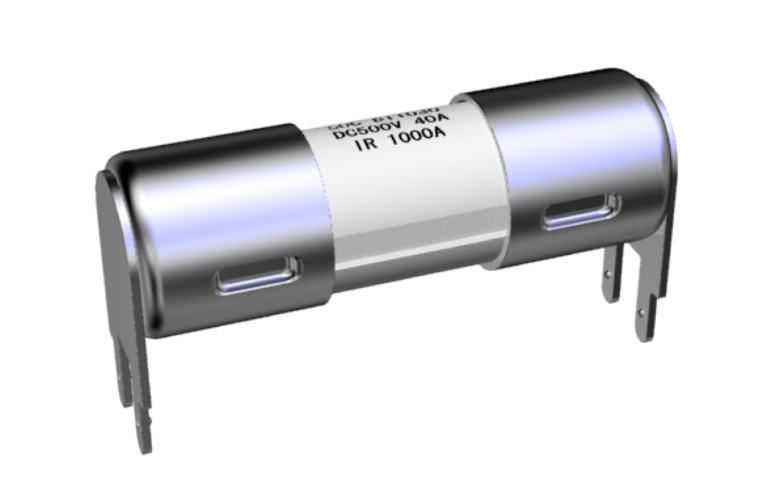

●高耐熱性、高強度のセラミック容器による高遮断性能
●基板に直接実装可能な端子の採用
●スパイラルエレメントによる優れたON-OFF耐久性と高信頼性
●エレメントと端子の溶接により基板実装時の熱的影響を抑制
●AEC-Q200(Rev.E)適合
●RoHS2対応・鉛フリー
●半田レス

【その他】
●標準納期は数量、時期によって変動することがございます。
●受注単位数のご要望がある場合、別途ご相談ください。

【アプリケーション】
●EV、PHEV、HEV
●DC/DCコンバータ
●サーボモーターアンプ
●車載用充電器
●FCV
●エアコン
●車載用DC/DCコンバータ
●車載用補器

【製品情報ページ】
https://www.socfuse.com/ja/products/detail/500vbi1030

ボルト締めタイプはこちら↓
https://www.socfuse.com/ja/products/detail/500vbl1030a

【用途例】
●自動車
補機用

●産業
非接触給電
