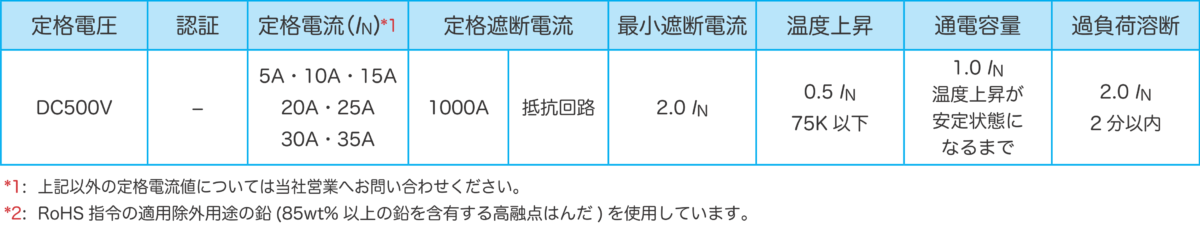

【特性】
●定格電圧：DC500V
●定格電流：5A〜35A
●定格遮断電流：DC500V 1,000A
●温度上昇：0.5 IN 75K以下
●通電容量：1.0 IN 温度上昇が安定状態になるまで
●過負荷溶断：2.0 IN 2分以内
●代表抵抗値：5A＝23mΩ
　　　　　　 10A＝12mΩ
　　　　　　 15A＝6.9mΩ
　　　　　　 20A＝5mΩ
　　　　　　 25A＝3.8mΩ
　　 　　　　30A＝2.9mΩ
　　　　　　 35A＝2.5mΩ

【特徴】
●巻線エレメントによる優れた耐ラッシュ性と高信頼性
●確実なネジ締端子により接触抵抗を抑え大電流通電に対応
●エレメントと端子を外部はんだで接合した高信頼性
●RoHS2対応
●AEC-Q200(Rev.E)適合

【その他】
●標準納期は数量、時期によって変動することがございます。
●受注単位数のご要望がある場合、別途ご相談ください。

【アプリケーション】
●EV、PHEV、HEV
●サーボモーターアンプ
●車載用充電器
●FCV
●車載用エアコン回路
●車載用DC/DCコンバータ
●EV補助用アプリケーション

【製品情報ページ】
https://www.socfuse.com/ja/products/detail/dc500vbc625a/

ボルト締めタイプはこちら↓
https://www.socfuse.com/ja/products/detail/dc500vbi625c/

【用途例】
●自動車
電気自動車、PHEV/HEV、燃料電池車、EVバス・トラック、EVバイク、補機用

●新エネルギー
太陽光発電。風力発電、中小水力発電、バイオマス発電
