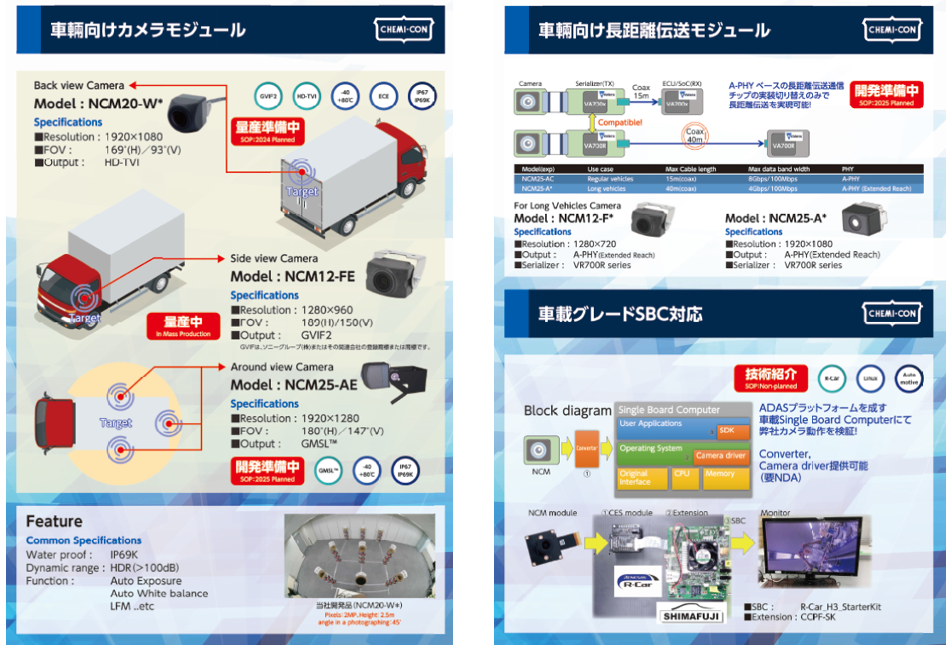

日本ケミコンの光学・信号処理技術により、高画質・低消費電力・小型化を実現したカメラモジュールです。 車載用途、ドライブレコーダ、ドアフォン、監視カメラ、コード認証、生体認証、センシングなどの組込用途に最適なデバイスです。 岡本無線電機は、高品質な製品を少量から(500pcs～)販売しています。 Part Number Active Pixels Module Size[mm] Features FOV(H × V) NCM03- DV/DSA VGA (640H×480V) Digital Output DV:8.4×11.8 ※1 DSA:13×21 ※1 ■Digital output 　YUV422,RGB565,RGB444 ■Automatic control 　Exposure, White Balance. Gain, 　flicker detection, Image mirroring ■Frame rate 　30fps ■Operating temperature 　-20～+60℃ ■Storage temperature 　-30～+70℃ DV:55˚H×43˚V DS:102˚H×76˚V NCM03-BCW VGA (648H×488V) Analog Output 23×23×25.5※2 ■Analog NTSC Output ■High sensitivity ■Automatic control 　Exposure, White Balance, Gain 　flicker detection, Image mirroring ■Waterproof 　IP67 ■Frame rate 　29.97fps ■Operating temperature 　-30～+80℃ ■Storage temperature 　-40～+85℃ 139˚H×112˚V NCM10-B WXGA (1280H×800V) Digital Output 18×18※1 ■Digital output 　YUV422 ■Automatic control 　Exposure, White Balance. Gain, 　flicker detection, Image mirroring ■High Dynamic Range ■Frame rate 　30fps ■Operating temperature 　-30～+80℃ ■Storage temperature 　-40～+85℃ 110˚H×77˚V (1280H×800V) 110˚H×70˚V (1280H×720V) NCM12-FC＊＊ HD (1280×960) Digital Output 18×18※1 ■Digital output 　Parallel (8-bit Multiplex)/YCbCr422 ■Communication interface: I2C ■High Dynamic Range ■Automatic control 　Exposure, White Balance, Gain 　flicker detection, Image mirroring ■Frame rate 　30fps ■Operating temperature 　①：-20～+60℃ 　②,③,④：-30 ～+80℃ ■Storage temperature 　①：-30～+70℃ 　②,③,④：-40 ～+85℃ ①FC55:56˚H×43˚V ②FC80:83˚H×66˚V ③FC127:127˚H×104˚V ④FC180:189˚H×150˚V NCM12-FA-127 HD (1280×960) Digital Output 16×16※1 ■Digital output 　MIPI-CSI-2(2lane)/YCbCr422 ■Communication interface:I2C ■High Dynamic Range ■Automatic control 　Exposure, White Balance, Gain 　flicker detection, Image mirroring ■Frame rate 　30fps ■Operating temperature 　-30～+80℃ ■Storage temperature 　-40～+85℃ 127˚H×104˚V NCM12-FE＊＊ HD (1280ｘ960) Digital Output 31×21.3×21.9 ※2 ■(127F,180F) FAKRA Connector 　(127P,180P) Pigtail Cable ■Digital output 　LVDS / YCbCr422 ■High Dynamic Range ■Automatic control 　Exposure, White Balance, Gain 　flicker detection, Image mirroring ■Waterproof 　IP69K ■Frame Rate 　30fps ■Operating Temperature 　-30～+80℃ ■Storage Temperature 　-40～+85℃ ①127F/B:127˚H×104˚V ②180F/B:189˚H×150˚V NCM20-W* Under Development FHD (1920H×1080V) Analog Output 28.8×28.8×36.7 ※2 ■Analog output 　HD-TVI /YCbCr422 ■Dynamic Range 100dB ■Automatic control 　Exposure, White Balance ■Waterproof 　IP67 (IP69K:T.B.D) ■Frame Rate 　30fps ■Operating Temperature 　-30～+70℃ ■Storage Temperature 　-40～+85℃ 169˚H×92.3˚V (Typ.) NCM25-AA FHD (1920×1280) Digital Output 32×32 ※1 ■Digital output 　MIPI CSI-2 (4Lane) /YUV422 ■Dynamic Range 　120dB ■Automatic control 　Exposure , White Balance, Gain, 　flicker detection, Image mirroring ■Frame Rate 　30fps ■Operating Temperature 　-30～+80℃ ■Storage Temperature 　-40～+85℃ 122˚H×80˚V ※1 FPC part is not included ※2 Cable part is not included ※3 Substrate dimensions 岡本無線電機の通販サイトE-JUNCTIONでは、本商品を「量産製品」へのサンプル評価用として限定販売を行っています。 商品のご提供は、お客様のご用途・ご使用条件等を確認させて頂いた後となりますが、ご興味お持ち頂けましたら、 まずはお気軽にお問合せください。　弊社の担当者より折り返し連絡させて頂きます。 Part Number Active Pixels Module Size[mm] Features FOV(H × V) NCM-USB-E03DV/DS Under Development VGA (640H×480V) Digital Output USB DV:15×40×5※3 DS:15×40×11※3 ■I/F 　USB2.0(USB Video Class1.1) ■Output 　YUV/Motion JPEG ■Automatic control 　Exposure, White Balance, Gain, 　flicker detection, Image mirroring ■Frame rate 　30fps ■OS 　Windows7,8,10 　(It is not compatible with 　Linux or embedded OS.) ■Operating temperature -20～+60℃ ■Storage temperature -30～+70℃ DV:54˚H×42˚V DS:105˚H×78˚V NCM-USB-10B HD (1280H×720V) Digital Output USB 32×32 ※3 ■I/F 　USB2.0(USB Video Class1.1) ■Output 　YUV/Motion JPEG ■High Dynamic Range ■Automatic control 　Exposure, White Balance, Gain, 　flicker detection, Image mirroring ■Frame rate 　30fps ■OS 　Windows7,8,10 　(It is not compatible with 　Linux or embedded OS.) ■Operating temperature -20～+60℃ ■Storage temperature -30～+70℃ 110˚H×70˚V NCM-USB-E22 USB I/F Board It Supports Each Camera Module 20×36 ※3 ■I/F 　USB2.0(USB Video Class1.1) ■Output YUV/Motion JPEG ■OS 　Windows7,8,10 　(It is not compatible with 　Linux or embedded OS.) ■Operating temperature -20～+60℃ ■Storage temperature -30～+70℃ 岡本無線電機の通販サイトE-JUNCTIONでは、本商品を「量産製品」へのサンプル評価用として限定販売を行っています。 商品のご提供は、お客様のご用途・ご使用条件等を確認させて頂いた後となりますが、ご興味お持ち頂けましたら、 まずはお気軽にお問合せください。　弊社の担当者より折り返し連絡させて頂きます。 ご興味をお持ちいただけましたら、お気軽にお問合せください！ スタッフ一同、皆さまからのお申込みを心よりお待ちしています。何卒宜しくお願いします。 お電話でお問い合わせいただけます。 岡本無線電機株式会社 大阪販売促進部 06-6737-1461 東京販売促進部 03-3833-1303 名古屋販売促進部 052-249-3819 福岡販売促進部 092-589-3361 　 　 　　メールにてお問い合わせはこちら 　　Mail: EJ1@okamotonet.co.jp ＜ご注意＞ ※商品に関するお問い合わせ及び販売先は事業者様（法人または個人事業主、機関・団体等）、BtoBに限定しております。 ※お問い合わせを頂いた後、弊社担当者より折り返し連絡をさせて頂きますが、状況によっては数日間お待ち頂く場合がございます。 ※お客様のご使用用途やご使用数量によっては、ご希望にそえない場合や、弊社よりお断りさせて頂く場合がございます。予めご了承願います。 ※本件で万が一、トラブルが発生した場合、お客様の損害等はいかなる場合でも弊社では責任を負いません。
