仕様
・定格　250V-10A
・絶縁抵抗　DC500V、100MΩ以上
・耐電圧　AC2000V (1分間)
・取得規格　UL規格・C-UL規格
・絶縁材 (本体)　PBT (UL94V-0)
・本体色　W (白)
・端子金具　はんだ付け兼用187タブ端子 (t0.5)
・取付ねじ締付けトルク　1.0N ・m : M4ねじ、平ワッシャー使用時

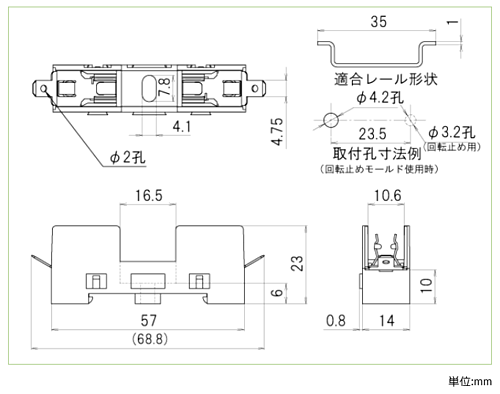

・適合レール(DINレール)　トップハット形 幅35mm

使用上の注意
・F-700-FCLを装着した場合はUL、C-UL規格認証品とはなりません。
(F-700-FC1、F-700-FC2はUL、C-ULで使用を認められています)
・規格品としてご使用の場合は、規格上の制約等をご確認ください。

手はんだ付け（はんだコテ付け）条件
・コテ先温度　390±10℃
・コテ当て時間　5±1秒
・回数　2回

※フロー・リフローは対象外の製品です。
はんだコテによる2回目のはんだ付けは
1回目のはんだ付け後、製品が十分に冷え、
常温に戻ってから行って下さい。
ご使用の際は実使用条件によるご確認をお奨め致します。
なお、上記条件は製品単体にて試験を行い確認したものです。
ヒューズ管の装着ははんだ付け後、製品が十分に冷え、
常温に戻ってから行って下さい。

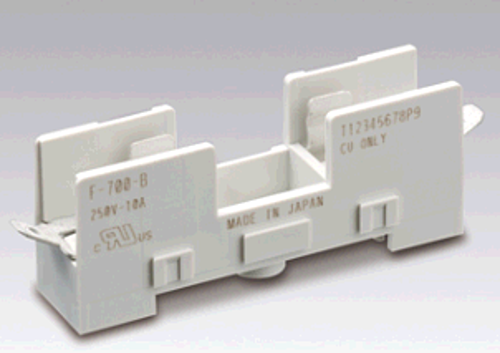

※写真はイメージです。
※在庫切れの場合は別途御相談させて頂きます。
