ＩＰ６６対応、φ6.4ｘ30mm、φ6.35x30mm
ヒューズ管用中継ヒューズホルダーです。
（φ6.35 x 31.8mm のヒューズ管は使用できませんので
ご注意ください。）

仕様
・定格　250V-7A (容易に触れることが出来る
機器外部では50V MAX.)
・絶縁抵抗　DC500V、100MΩ以上
・耐電圧　AC2000V (1分間)
・保護等級　IP66
・主絶縁材　ポリカーボネート (UL94V-2)
・端子金具　はんだ付け用端子
・本体色　C (透明)

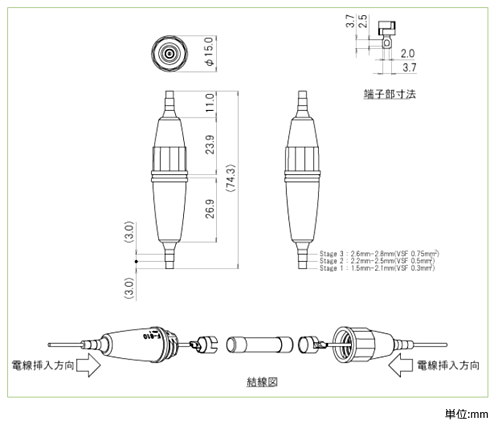

・接続電線　0.75mm2 以下、仕上り外径1.5mm - 2.8mm
(電線外径にあわせグロメットを切断してご使用下さい)


使用上の注意
・配線は、「ヒューズホルダー取扱い注意事項」を参照し、
正しく行ってください。また、ご使用の際には、束線等により
内部端子の動きを妨げないようにしてください。また、
配線後端子にリード線の張力が加わらないよう周囲の配線等に
ご注意ください。
・防水カプセルとしてご使用をお考えのお客様は、
F-800-C、F-810-Cをご使用ください。
・感電の危険がありますので電圧がかかった状態で
ヒューズホルダーのキャップを開けないで下さい。
・ヒューズとの接触が不安定となり異常発熱・発火の
原因となりますのでクリップは変形させないでご使用下さい。
・はんだ付け作業はヒューズ管との接触部となるクリップ内側に
フラックスが付着しない様に行って下さい。
もし、付着した場合はアルコールでフラックスをふき取って下さい。


手はんだ付け（はんだコテ付け）条件
・コテ先温度　390±10℃
・コテ当て時間　5±1秒
・回数　2回

※フロー・リフローは対象外の製品です。
はんだコテによる2回目のはんだ付けは
1回目のはんだ付け後、製品が十分に冷え、
常温に戻ってから行って下さい。
ご使用の際は実使用条件によるご確認をお奨め致します。
なお、上記条件は製品単体にて試験を行い確認したものです。
ヒューズ管の装着ははんだ付け後、製品が十分に冷え、
常温に戻ってから行って下さい。

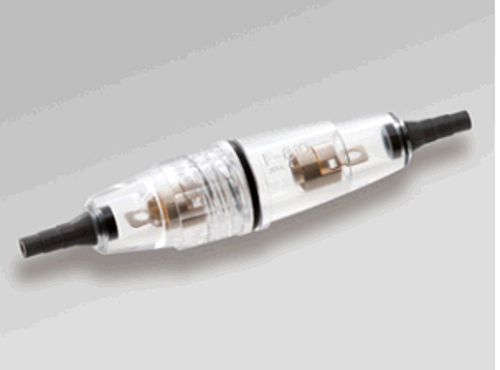

※写真はイメージです。
※在庫切れの場合は別途御相談させて頂きます。
