端子間ピッチ9mm＆電源用スクリューレス
単銅線専用です。

材質/色
・主絶縁材 (本体)　PBT (UL94V-0)/GY (グレー)
・主絶縁材 (ボタン)　PBT (UL94V-0)/B (黒)

仕様
・定格　250V-20A
・絶縁抵抗　DC500V、1000MΩ以上
・耐電圧　AC2000V (1分間)
・取得規格　UL規格 (フィールドワイヤリング対応)
CSA規格・TÜV規格 (IEC60947-7-1に適合)
・極数 (P)　2
・定格適合電線　単線 : Φ2.0mm (AWG12)
・使用可能電線範囲　
単線 : Φ1.6mm～Φ2.0mm (AWG16～AWG12)
・端子金具　PC端子
・標準剥き線長　14mm
・推奨適合工具　マイナスドライバー (軸径Φ6mm、刃先幅6mm)
プラスドライバー (軸径Φ4mm)
・取付方式　ねじ止め
・取付基板厚　1.6mm

商品概要
・ボタンの動作を円滑にするため、ボタンにフッ素樹脂を塗布しております。
ボタン操作部の凹箇所等にこのフッ素樹脂が集中して
滞留することにより白い異物が付着した様に見えることがありますが、
品質には問題ありません。

使用上の注意
・丸洗い洗浄は製品性能に悪影響が考えられますので、
お避けください。
・規格品としてご使用の場合は、規格上の制約等をご確認ください。

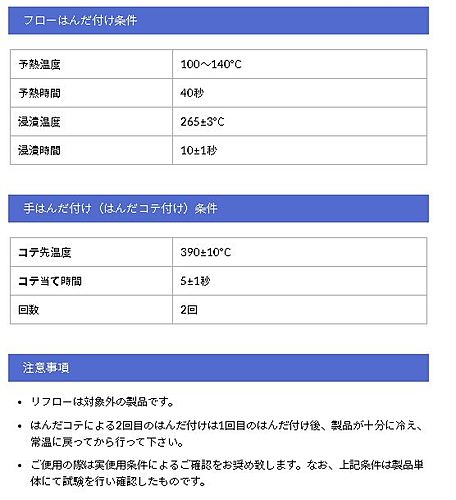

フローはんだ付け条件
・予熱温度　100～140℃
・予熱時間　40秒
・浸漬温度　265±3℃
・浸漬時間　10±1秒

手はんだ付け（はんだコテ付け）条件
・コテ先温度　390±10℃
・コテ当て時間　5±1秒
・回数　2回

※リフローは対象外の製品です。
はんだコテによる2回目のはんだ付けは
1回目のはんだ付け後、製品が十分に冷え、
常温に戻ってから行って下さい。
ご使用の際は実使用条件によるご確認をお奨め致します。
なお、上記条件は製品単体にて試験を行い確認したものです。


※写真はイメージです。
※在庫切れの場合は別途御相談させて頂きます。
