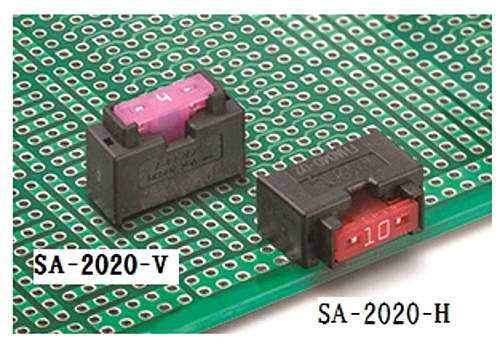

PC用ブレードヒューズホルダー(縦型)

仕様
・定格　AC/DC58V-20A
・耐電圧　AC600V (1分間)
・絶縁抵抗　DC500V、1000MΩ以上
・主絶縁材　ナイロン66
・適合ヒューズ　低背ブレードヒューズ　F-1500
・端子金具　PC端子
・本体色　B(黒）
・推奨基板厚　1.6mm

商品概要
・実装基板に対して垂直（V）に取り付けます。

フローはんだ付け条件
・浸漬温度　260±5℃
・浸漬時間　10±0.5秒

手はんだ付け（はんだコテ付け）条件
・コテ先温度　390±10℃
・コテ当て時間　5±1秒
・回数　2回

※リフローは対象外の製品です。
はんだコテによる2回目のはんだ付けは
1回目のはんだ付け後、製品が十分に冷え、
常温に戻ってから行って下さい。
ご使用の際は実使用条件によるご確認をお奨め致します。
なお、上記条件は製品単体にて試験を行い確認したものです。


※写真はイメージです。
※在庫切れの場合は別途御相談させて頂きます。
※仕入品の為、製品改良など予告なく寸法や材料の
仕様変更を行う場合があります。
念のため現品にてご確認ください。
ご不明な点に関してはお問合せください。

※装着したブレードヒューズを取り外す場合は
ヒューズプラーをご使用ください。
ヒューズプラーは別売となります（1袋2ケ入り）
発注型番：SA-2020-P

ヒューズホルダー取扱い注意事項
https://www.satoparts.co.jp/products/assets/media/caution/FH_precautions.pdf

適合商品：F-1500
