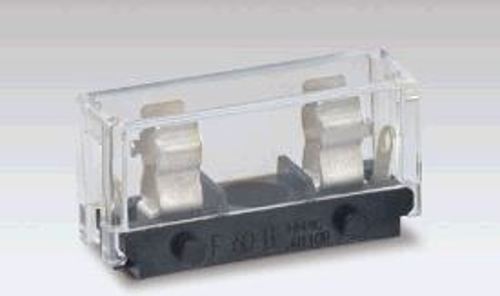

横型連結式ヒューズホルダー カバー付き

ヒューズホルダー仕様
・定格　125V-5A
・絶縁抵抗　DC500V、100MΩ以上
・耐電圧　AC1500V(1分間)
・取得規格　UL規格・CSA規格
・主絶縁材　P.B.T.(UL94V-0)
・端子金具　はんだ付け用端子
・本体色　B(黒)
・取付ネジ締付トルク　0.5N･m以下:M3ネジ
・適合ヒューズ管　φ5.2×20mm

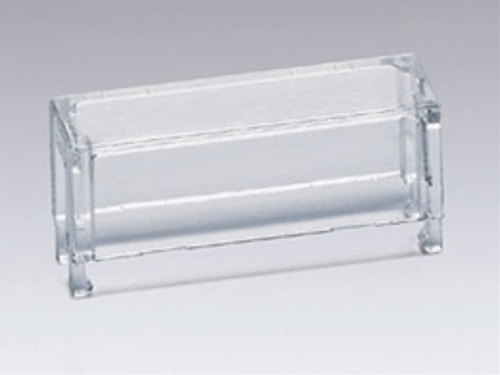

カバー
材質/色
ポリカーボネート (UL94V-2)/C (透明)


商品概要
・連結して多極化することができます。
・連結時の取付孔ピッチは9mmです。

使用上の注意
・規格品としてご使用の場合は、規格上の制約等をご確認ください。

手はんだ付け（はんだコテ付け）条件
・コテ先温度　390±10℃
・コテ当て時間　5±1秒
・回数　2回

※フロー・リフローは対象外の製品です。
はんだコテによる2回目のはんだ付けは
1回目のはんだ付け後、製品が十分に冷え、
常温に戻ってから行って下さい。
ご使用の際は実使用条件によるご確認をお奨め致します。
なお、上記条件は製品単体にて試験を行い確認したものです。
ヒューズ管及びカバーの装着ははんだ付け後、
製品が十分に冷え、常温に戻ってから行って下さい。

ヒューズホルダー取扱い注意事項
https://www.satoparts.co.jp/products/assets/media/caution/FH_precautions.pdf

適合商品：FG-10

※写真はイメージです。
※在庫切れの場合は別途御相談させて頂きます。
