仕様　Ta=25℃

適用電流：0.01～80Arms (50／60Hz)、RL≦10Ω
最大許容電流：120Arms連続
飽和限界電流：特性図点線表示部以下
出力特性：1V±2%/50A (50/60Hz, RL=60Ω)
直線性：±1%/FS (50/60Hz, RL=60Ω)
公称変流比：3000:1
二次巻線抵抗：400Ω　(参考値)
出力保護：7.5Vpクランプ素子内蔵
耐電圧：AC1000V(50/60Hz)、 1min(コア-出力コネクタ端子一括間)
絶縁抵抗：DC500V、≧100MΩ (コア-出力コネクタ端子一括間)
使用条件：-20℃～+50℃、≦80%RH、結露のないこと、屋内組込用、取付方向フリー
保存条件：-30℃～+90℃、≦80%RH、結露のないこと

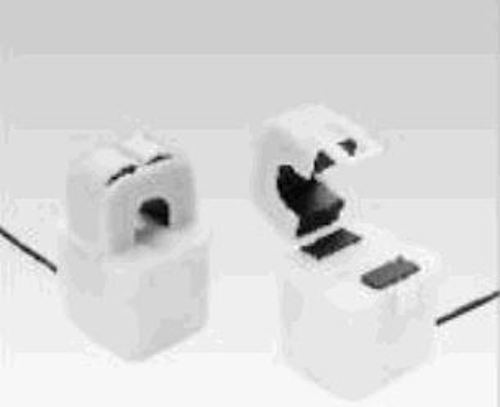

構造：ナイロンケース簡易閉鎖型
フェライトコア・ケース入クランプ構造
ナイロンヒンジ／ナイロンスプリング方式
許容脱着回数：概略100回程度
出力リード線：UL1007ビニール電線(AWG22X150?)
出力コネクタ：
ピンコンタクト : SYM-001T-P0.6
リセプタクルハウジング : SMR-02V
(日本圧着端子製造㈱)
適合端子：
ソケットコンタクト : SHF-001T-0.8BS
プラグハウジング : SMP-02V-BC、NC
(日本圧着端子製造㈱) (付属しません)
質量：約 45g

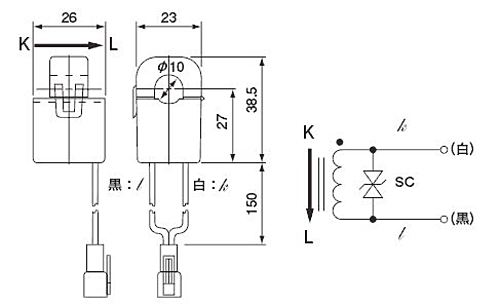

外形図
