近年の情報化社会において、技術革新は著しい速さで進んでおります。無
線設備や高周波設備においても、高集積化、処理の高速化等が進み、使用
する周波数も高くなってきております。
高性能同軸アダプタは、このような需要に応えるために、従来コネクタと設
計・製造から一新した精密グレードシリーズです。
従来コネクタの構造を徹底的に見直し、インピーダンスミスマッチングの除
去により高性能化を実現いたしました。
さらなる改善を進め、性能のみならずコストの最適化もこのたび実現いたしました。

■特長
・製品の性能に影響を及ぼさない高性能を実現。
・使用用途の多いN-N・SMA-SMA・N-SMA の変換アダプタをラインアップ。
・機械的強度、耐候性に優れたステンレスシェルを採用。

■用途
・電子計測器・有線無線通信機器及び基地局・放送装置など多様な接続、用途にご利用いただけます。
精度を要求される測定に特に有用にご利用いただけます。

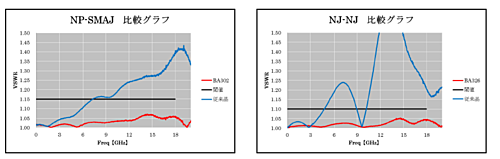

■高性能
VSWR 特性に関係深い箇所の加工精度を±0.03mm を超える値で加
工。さらに繊細な微調整によりVSWR：1.10 以下@18GHz を実現しまし
た。
(N-SMA 変換はVSWR：1.15 以下)
コネクタ開口部は、Interface, test connector のMIL-STD-348A に準
拠し、オス・メス嵌合部におけるミスマッチを最少に設計しました。
