BD9E105FP4-Zは低ON抵抗のパワーMOSFETを内蔵した1ch同期整流降圧DC/DCコンバータです。軽負荷モード制御により、軽負荷での効率が改善されるため、待機時電力を抑えたい機器に最適です。位相補償部を内蔵したカレントモード制御方式を採用しており、小型パッケージを採用することで、高い電力密度を実現し、PCB上のフットプリントを小さくします。

特長:
1ch 同期整流 降圧DCDCコンバータ
軽負荷モード制御
効率80%(@IOUT = 10mA, VIN = 24V, VOUT = 5V)
位相補償内蔵
過電圧保護(OVP)
過電流保護(OCP)
負荷短絡保護(SCP)
温度保護機能(TSD)
低入力電圧誤動作防止(UVLO)
外付けダイオード不要

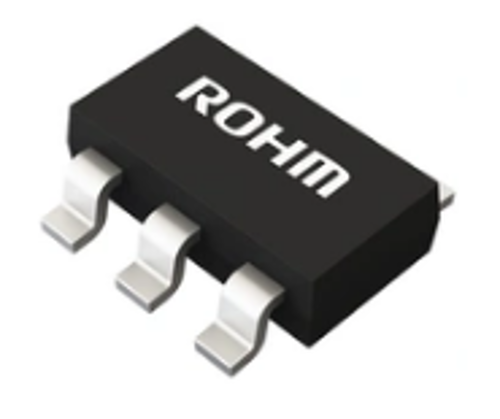

TSOT23-6L パッケージ

特性:
ch　：1
Integrated FET / Controller　：Integrated FET
Topology　：Buck
Synchronous / Nonsynchronous　：Synchronous
Vin1(Min.)[V]　：4.5　
Vin1(Max.)[V]　：28
Vout1(Min.)[V　：0.7
Vout1(Max.)[V]　：22
Iout1(Max.)[A]　：1
SW frequency(Max.)[MHz]　：0.5
Light Load mode　：Yes
EN：Yes
PGOOD　：No
Operating Temperature (Min.)[°C]　：-40
Operating Temperature (Max.)[°C]　：85
Package Size [mm]　：2.9x2.8 (t=0.95)
