１Ｐのヒューズホルダー(ハンダ付け兼用187タブ端子)
連結して増極可能です。
UL、C-UL規格認証品（規格品として、Ｆ-710-FC2と、F-1000-S1が装着可能です）

F-700-A (ネジ締付端子)に溶断表示付きヒューズキャリアをセットにした１Ｐのヒューズホルダーです。連結して増極可能です。UL、C-UL規格認証品。
F-1000-S1が装着可能です。

横型連結式ヒューズホルダー カバー付き
連結して多極化することができます。
連結時の取付孔ピッチは9mmです。

ＩＰ６６対応、φ5.2x20mmヒューズ管用中継ヒューズホルダー

セット型番（本体F-3321-N-1P、カバーF-7101-C）

F-810から、ｸﾘｯﾌﾟ-ﾗｸﾞ端子（2個）を除いた、ケースのみのものです。

ＩＰ６６対応、φ6.4ｘ30mm、φ6.35x30mmヒューズ管用中継ヒューズホルダー

F-800から、ｸﾘｯﾌﾟ-ﾗｸﾞ端子（2個）を除いた、ケースのみのものです。

ＤＩＮレール・パネル取付可能です。高電圧仕様　定格600Ｖ-30Ａ

溶断表示付きの ヒューズキャリアです。
（UL、C-UL規格非対応オプション）
ﾋｭｰｽﾞが溶断した時にﾗﾝﾌﾟが点灯して知らせます。

ツマミ部付きのヒューズキャリアです。
（UL、C-UL規格対応オプション）
F-720に装着可能です。

溶断表示付きヒューズキャリアをセットにした１Ｐのヒューズホルダーです。
連結して増極可能です。UL、C-UL規格認証品。
F-1000-S1が装着可能です。

F-700-B (ハンダ付け兼用187タブ端子)に溶断表示付きヒューズキャリアをセットにした１Ｐのヒューズホルダーです。
連結して増極可能です。UL、C-UL規格認証品。
F-1000-S1が装着可能です。

仕様
・定格　250V-10A
・絶縁抵抗　DC500V、100MΩ以上
・耐電圧　AC2000V (1分間)

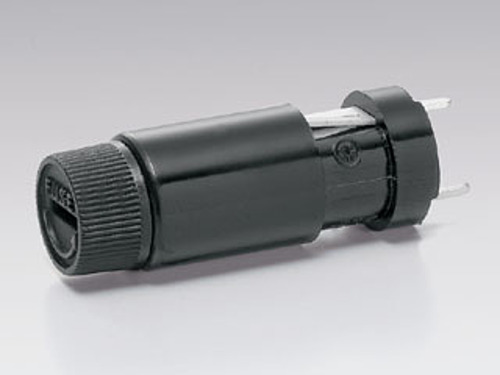

筒型高容量タイプ　定格300Ｖ-25Ａです。

仕様
・定格　250V-10A
・絶縁抵抗　DC500V、100MΩ以上
・耐電圧　AC1500V (1分間)
・主絶縁材 (本体)　フェノール (UL94V-0)
・絶縁材 (ツマミ)　PBT (UL94V-0)
・端子金具　はんだ付け用端子
・本体色　B (黒)
・取付板厚　4.0mm (MAX)
・ナット締付けトルク　1.2N･m
・ナット二面幅　18mm

端子間ピッチ9mm＆電源用スクリューレス
単銅線専用です。

仕様
・定格　250V-20A
・絶縁抵抗　DC500V、1000MΩ以上
・耐電圧　AC2000V (1分間)
・取得規格　UL規格 (フィールドワイヤリング対応)
CSA規格・TÜV規格 (IEC60947-7-1に適合)
・極数 (P)　2
・定格適合電線　単線 : Φ2.0mm (AWG12)
・使用可能電線範囲　
単線 : Φ1.6mm～Φ2.0mm (AWG16～AWG12)
・端子金具　PC端子
・標準剥き線長　14mm
・推奨適合工具　マイナスドライバー (軸径Φ6mm、刃先幅6mm)
プラスドライバー (軸径Φ4mm)
・取付基板厚　1.6mm

端子間ピッチ9mm＆電源用スクリューレス
単銅線専用です。

仕様
・定格　250V-20A
・絶縁抵抗　DC500V、1000MΩ以上
・耐電圧　AC2000V (1分間)
・取得規格　UL規格 (フィールドワイヤリング対応)
CSA規格・TÜV規格 (IEC60947-7-1に適合)
・極数 (P)　2
・定格適合電線　単線 : Φ2.0mm (AWG12)
・使用可能電線範囲　
単線 : Φ1.6mm～Φ2.0mm (AWG16～AWG12)
・端子金具　PC端子
・標準剥き線長　14mm
・推奨適合工具　マイナスドライバー (軸径Φ6mm、刃先幅6mm)
プラスドライバー (軸径Φ4mm)
・取付方式　ねじ止め
・取付基板厚　1.6mm

端子間ピッチ8mm＆電源用スクリューレス
単銅線専用です。

・定格　250V-20A
・絶縁抵抗　DC500V、1000MΩ以上
・耐電圧　AC2000V (1分間)
・取得規格　UL規格 (フィールドワイヤリング対応)
C-UL規格・TÜV規格 (IEC60947-7-1に適合)
PSEマーク品 (機器用、認定機関名JET)
※PSE品としてご使用の場合は単線Φ1.6mmかΦ2.0mmをご使用ください。
・極数 (P)　2
・定格適合電線　単線 : Φ2.0mm (AWG12)
・使用可能電線範囲　単線 :Φ1.6mm～Φ2.0mm
(AWG16～AWG12)
・端子金具　はんだ付け用端子
・標準剥き線長　14mm
・推奨適合工具　マイナスドライバー (軸径Φ6mm、刃先幅6mm)
プラスドライバー (軸径φ4mm)
・取付方式　ねじ止め
・取付板厚　2.0mm

端子間ピッチ9mm＆電源用スクリューレス
単銅線専用です。

仕様
・定格　250V-20A
・絶縁抵抗　DC500V、1000MΩ以上
・耐電圧　AC2000V (1分間)
・取得規格　UL規格 (フィールドワイヤリング対応)
CSA規格・TÜV規格 (IEC60947-7-1に適合)
・極数 (P)　2
・定格適合電線　単線 : Φ2.0mm (AWG12)
・使用可能電線範囲　
単線 : Φ1.6mm～Φ2.0mm (AWG16～AWG12)
・端子金具　PC端子
・標準剥き線長　14mm
・推奨適合工具　マイナスドライバー (軸径Φ6mm、刃先幅6mm)
プラスドライバー (軸径Φ4mm)
・取付基板厚　1.6mm

端子間ピッチ9mm＆電源用スクリューレス
単銅線専用です。

仕様
・定格　250V-20A
・絶縁抵抗　DC500V、1000MΩ以上
・耐電圧　AC2000V (1分間)
・取得規格　UL規格 (フィールドワイヤリング対応)
CSA規格・TÜV規格 (IEC60947-7-1に適合)
・極数 (P)　2
・定格適合電線　単線 : Φ2.0mm (AWG12)
・使用可能電線範囲　
単線 : Φ1.6mm～Φ2.0mm (AWG16～AWG12)
・端子金具　PC端子
・標準剥き線長　14mm
・推奨適合工具　マイナスドライバー (軸径Φ6mm、刃先幅6mm)
プラスドライバー (軸径Φ4mm)
・取付方式　ねじ止め
・取付基板厚　1.6mm

端子間ピッチ8mm＆電源用スクリューレス
単銅線専用です。

仕様
・定格　250V-20A
・絶縁抵抗　DC500V、1000MΩ以上
・耐電圧　AC2000V (1分間)
・取得規格　UL規格 (フィールドワイヤリング対応)
C-UL規格・TÜV規格 (IEC60947-7-1に適合)
PSEマーク品 (機器用、認定機関名JET)
※PSE品としてご使用の場合は単線Φ1.6mmかΦ2.0mmをご使用ください。
・極数 (P)　2
・定格適合電線　単線 : Φ2.0mm (AWG12)
・使用可能電線範囲　単線 :Φ1.6mm～Φ2.0mm
(AWG16～AWG12)
・端子金具　はんだ付け用端子
・標準剥き線長　14mm
・推奨適合工具　マイナスドライバー (軸径Φ6mm、刃先幅6mm)
プラスドライバー (軸径φ4mm)
・取付方式　ねじ止め
・取付板厚　2.0mm MAX

横型連結式ヒューズホルダー カバー付き
連結して多極化することができます。
連結時の取付孔ピッチは9mmです。

横型連結式ヒューズホルダー カバー付き
連結して多極化することができます。
連結時の取付孔ピッチは9mmです。

PC用ブレードヒューズホルダー(縦型)

仕様
・定格　AC/DC58V-20A
・耐電圧　AC600V (1分間)
・絶縁抵抗　DC500V、1000MΩ以上
・主絶縁材　ナイロン66
・適合ヒューズ　低背ブレードヒューズ　F-1500
・端子金具　PC端子
・本体色　B(黒）
・推奨基板厚　1.6mm
