１Ｐのヒューズホルダー(ハンダ付け兼用187タブ端子)
連結して増極可能です。
UL、C-UL規格認証品（規格品として、Ｆ-710-FC2と、F-1000-S1が装着可能です）

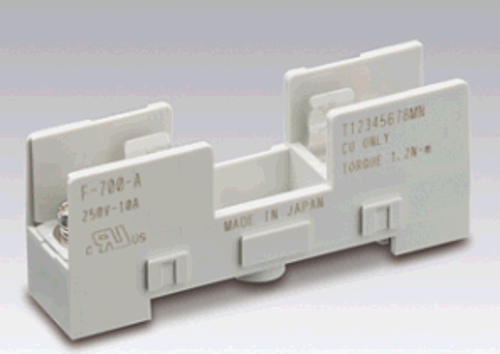

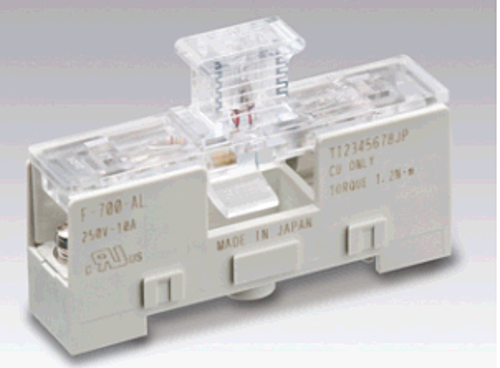

F-700-A (ネジ締付端子)に溶断表示付きヒューズキャリアをセットにした１Ｐのヒューズホルダーです。連結して増極可能です。UL、C-UL規格認証品。
F-1000-S1が装着可能です。

横型連結式ヒューズホルダー カバー付き
連結して多極化することができます。
連結時の取付孔ピッチは9mmです。

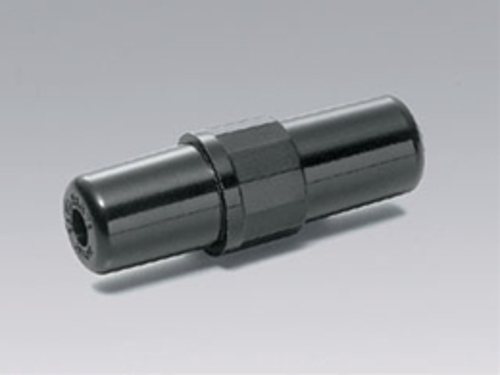

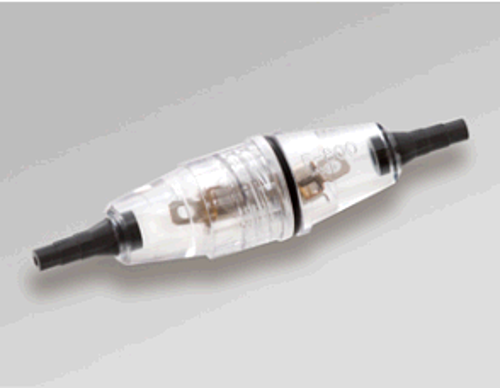

ＩＰ６６対応、φ5.2x20mmヒューズ管用中継ヒューズホルダー

セット型番（本体F-3321-N-1P、カバーF-7101-C）

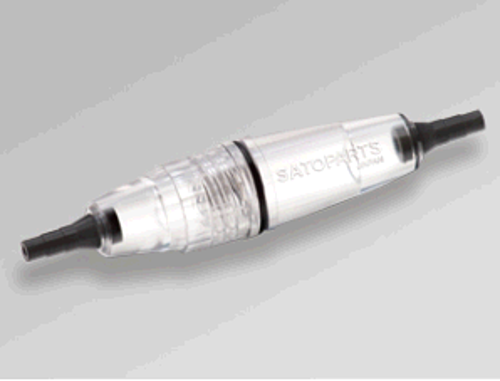

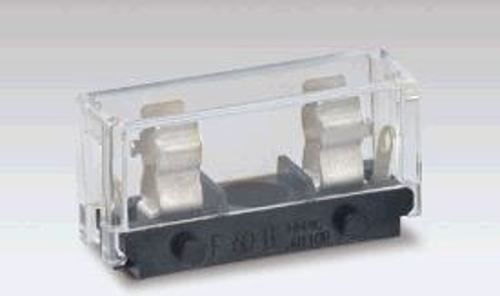

F-810から、ｸﾘｯﾌﾟ-ﾗｸﾞ端子（2個）を除いた、ケースのみのものです。

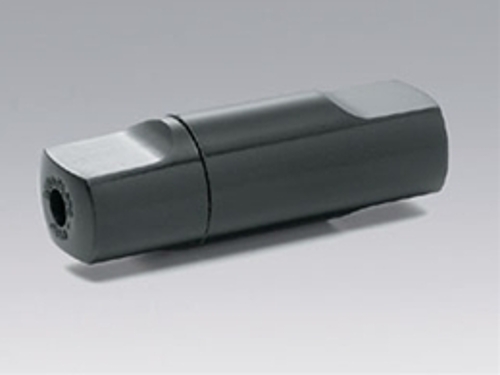

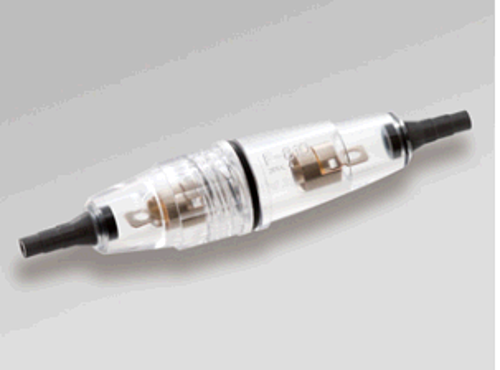

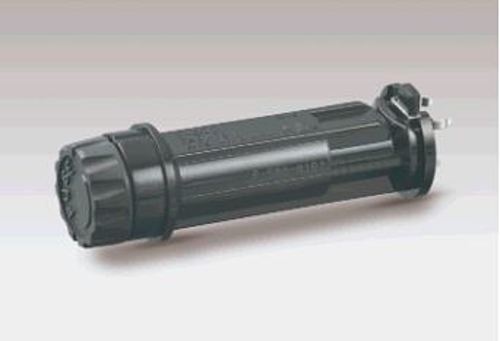

ＩＰ６６対応、φ6.4ｘ30mm、φ6.35x30mmヒューズ管用中継ヒューズホルダー

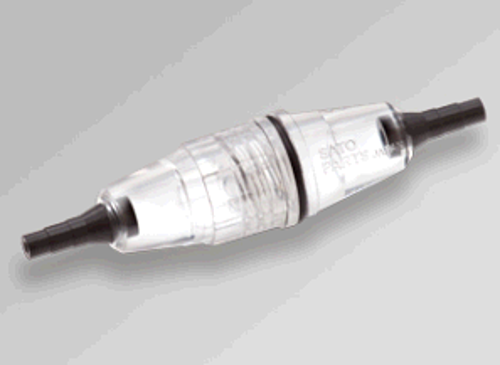

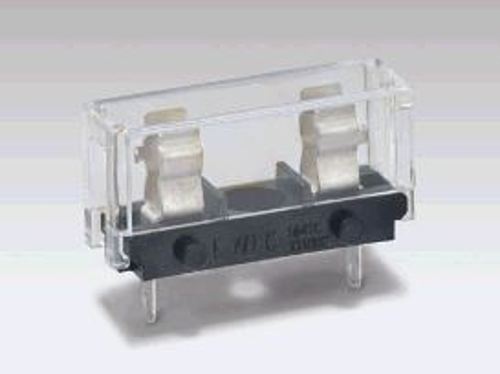

F-800から、ｸﾘｯﾌﾟ-ﾗｸﾞ端子（2個）を除いた、ケースのみのものです。

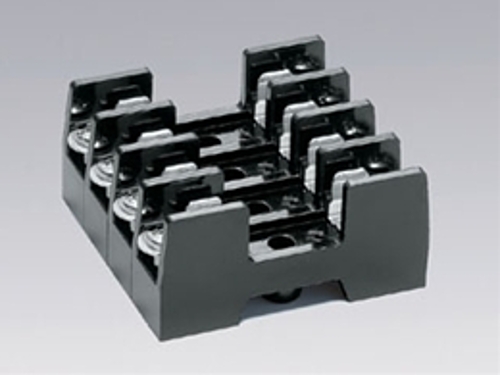

ＤＩＮレール・パネル取付可能です。高電圧仕様　定格600Ｖ-30Ａ

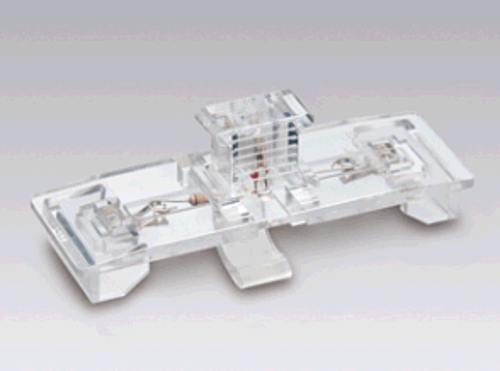

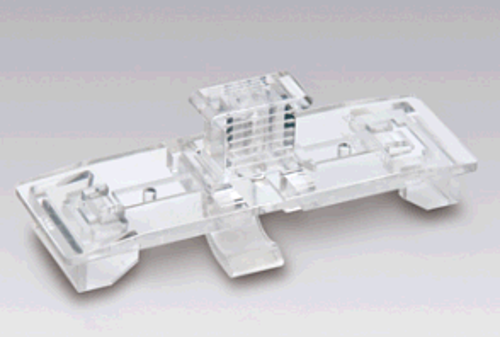

溶断表示付きの ヒューズキャリアです。
（UL、C-UL規格非対応オプション）
ﾋｭｰｽﾞが溶断した時にﾗﾝﾌﾟが点灯して知らせます。

ツマミ部付きのヒューズキャリアです。
（UL、C-UL規格対応オプション）

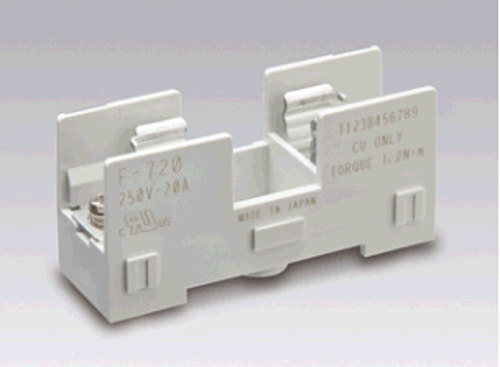

F-720に装着可能です。

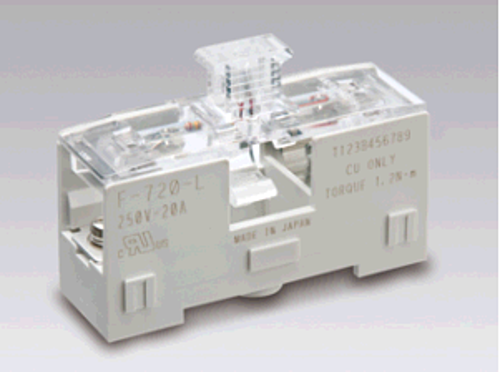

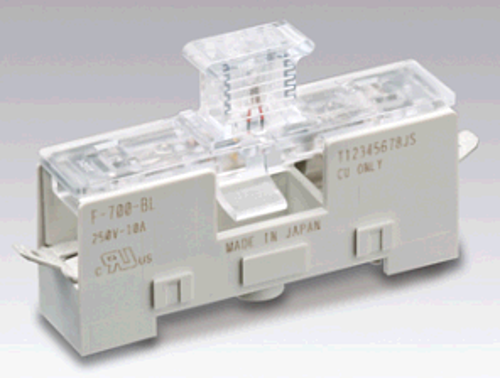

溶断表示付きヒューズキャリアをセットにした１Ｐのヒューズホルダーです。
連結して増極可能です。UL、C-UL規格認証品。
F-1000-S1が装着可能です。

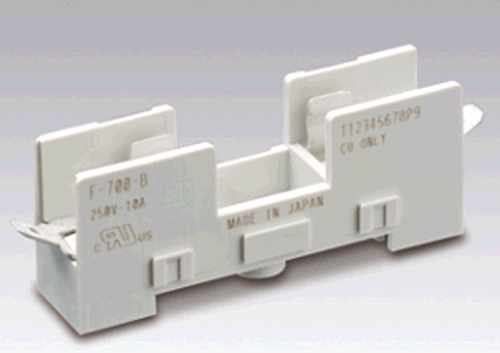

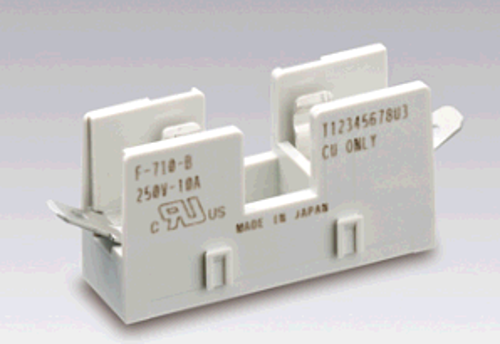

F-700-B (ハンダ付け兼用187タブ端子)に溶断表示付きヒューズキャリアをセットにした１Ｐのヒューズホルダーです。
連結して増極可能です。UL、C-UL規格認証品。
F-1000-S1が装着可能です。

仕様
・定格　250V-10A
・絶縁抵抗　DC500V、100MΩ以上
・耐電圧　AC2000V (1分間)

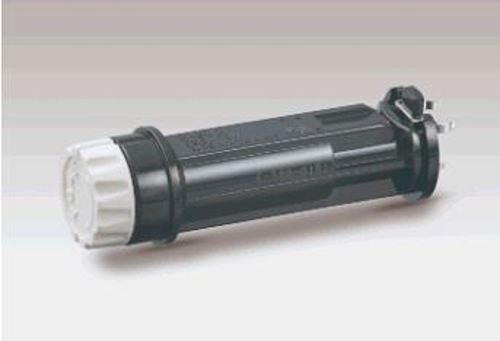

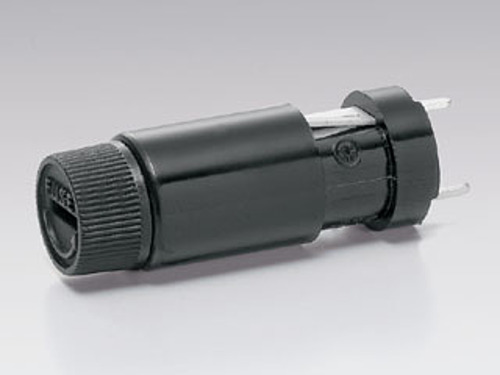

筒型高容量タイプ　定格300Ｖ-25Ａです。

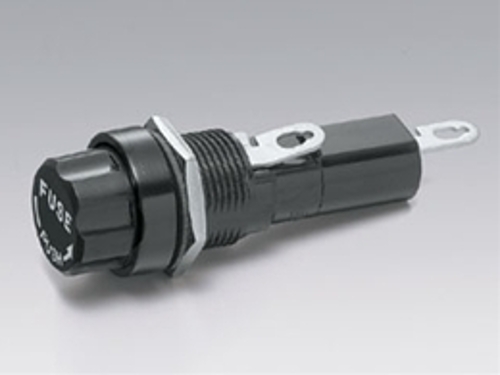

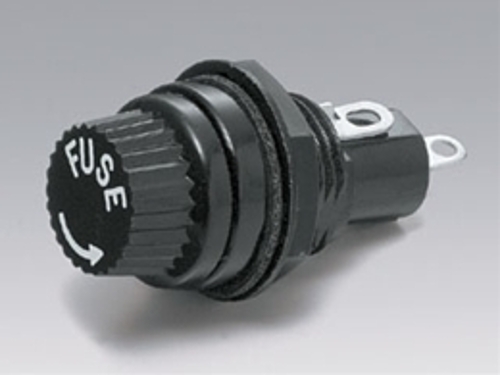

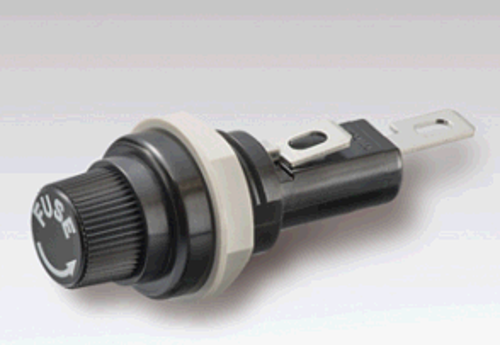

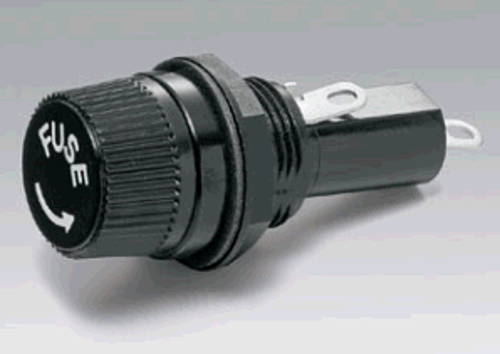

仕様
・定格　250V-10A
・絶縁抵抗　DC500V、100MΩ以上
・耐電圧　AC1500V (1分間)
・主絶縁材 (本体)　フェノール (UL94V-0)
・絶縁材 (ツマミ)　PBT (UL94V-0)
・端子金具　はんだ付け用端子
・本体色　B (黒)
・取付板厚　4.0mm (MAX)
・ナット締付けトルク　1.2N･m
・ナット二面幅　18mm

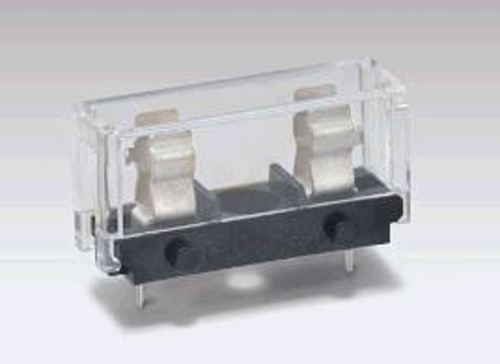

横型連結式ヒューズホルダー カバー付き
連結して多極化することができます。
連結時の取付孔ピッチは9mmです。

横型連結式ヒューズホルダー カバー付き
連結して多極化することができます。
連結時の取付孔ピッチは9mmです。

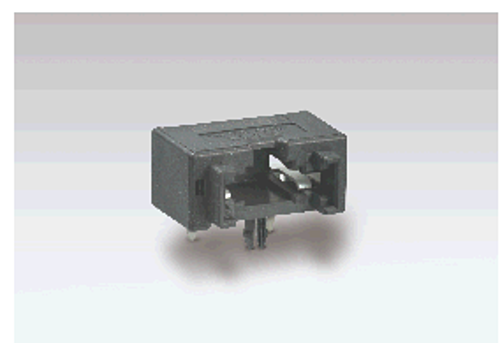

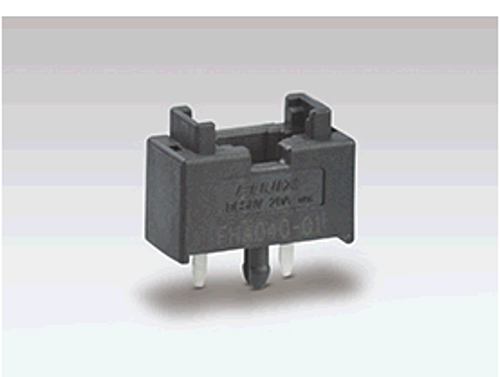

PC用ブレードヒューズホルダー(縦型)

仕様
・定格　AC/DC58V-20A
・耐電圧　AC600V (1分間)
・絶縁抵抗　DC500V、1000MΩ以上
・主絶縁材　ナイロン66
・適合ヒューズ　低背ブレードヒューズ　F-1500
・端子金具　PC端子
・本体色　B(黒）
・推奨基板厚　1.6mm

PC用ブレードヒューズホルダー(横型)

仕様
・定格　AC/DC58V-20A
・耐電圧　AC600V (1分間)
・絶縁抵抗　DC500V、1000MΩ以上
・主絶縁材　ナイロン66
・適合ヒューズ　低背ブレードヒューズ　F-1500
・端子金具　PC端子
・本体色　B(黒）
・推奨基板厚　1.6mm

■定格：125V-3A
■絶縁抵抗：DC500V、100MΩ以上
■耐電圧：AC1000V(1分間)

■主絶縁材(カバー)：スチロール
■本体色：C(透明)

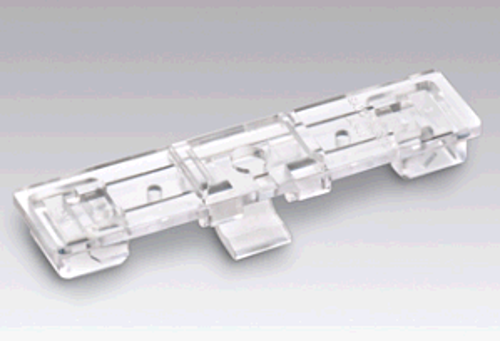

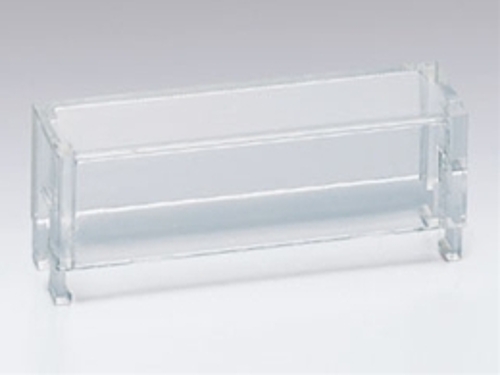

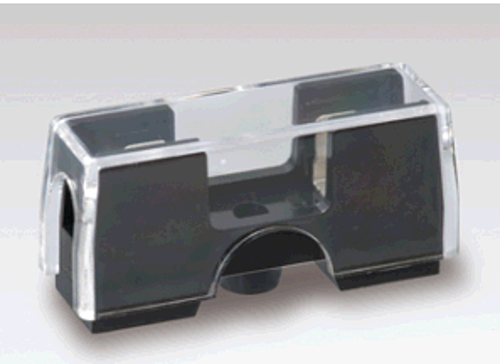

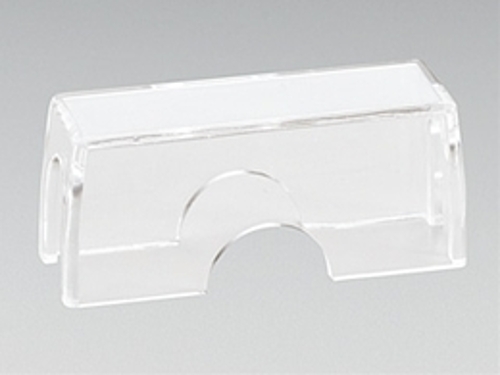

■商品概要：①F-7101-CはF-7101のカバーのみの商品です。

■定格：125V-5A
■絶縁抵抗：DC500V、100MΩ以上
■耐電圧：AC1500V(1分間)

■定格：250V-10A(日本国内､UL､C-UL)､250V-2.5W/6.3A(VDE)
■絶縁抵抗：DC500V、100MΩ以上
■耐電圧：AC2000V(1分間)

■定格：250V-10A(日本国内､UL､C-UL)､250V-2.5W/2.5A(VDE)
■絶縁抵抗：DC500V、100MΩ以上
■耐電圧：AC2000V(1分間)
