チップLEDの照度テスト等に利用できます。
チップ抵抗の抵抗値測定にも使用できます。
チップLEDを先端の細いピンセットでつまんでソケットに入れる事により固定できます。
3.2×1.6抵抗の抵抗値測定に使用出来ますが、各社サイズが違う為、適合するか
確認してから御使用下さい。

●バラ品
入数：100本

オスピン、ソケット共に金属部が外側に露出しないプラグです。
（セット内容:OPR-1-M1、OPR-1-M2、OP-6-1-P）

オスピン、ソケット共に金属部が外側に露出しないプラグです。
（セット内容:ORR-1-M、OR-5-2-P）

チップマウンターにかけられるジャックです。
縦方向よりプラグが挿入できます。
2.0φのプラグが適合します。
プラグはOP-7-1、OP-7-2、OP-7-2-100（電線付）を用意しています。

●リール品（テーピング仕様）
入数：200本

チップマウンターにかけられるジャックです。
縦方向よりプラグが挿入できます。
2.0φのプラグが適合します。
プラグはOP-7-1、OP-7-2、OP-7-2-100（電線付）を用意しています。

●バラ品
入数：10本

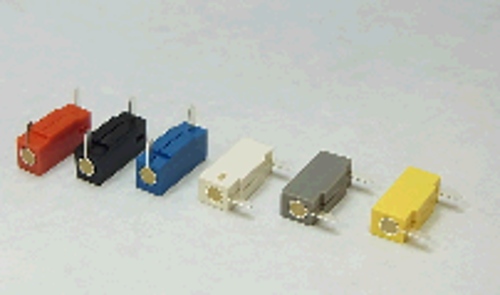

2φ用プラグが水平方向から挿入できるタイプです。
2φ用プラグJM-2が適合します。
信号ラインのチェック等に御利用下さい。
樹脂の色は、黒、赤、黄、緑、青、灰、白の
7色あります。

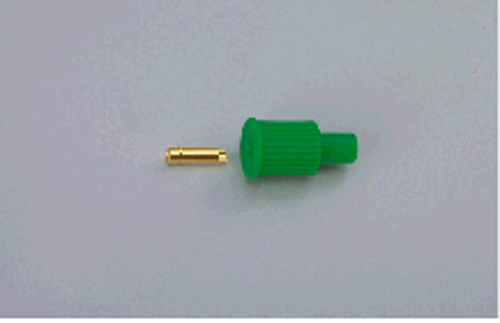

2φ用プラグです。
2φ用ジャックJK-2に適合します。
樹脂の色は、黒、赤、黄、緑、青、灰、白の
7色あります。

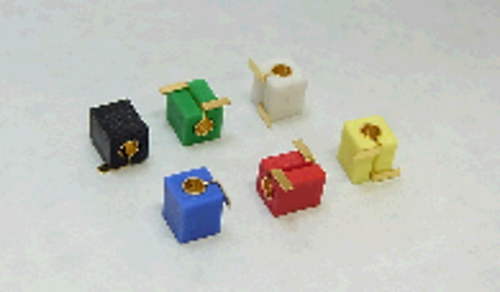

チップマウンターにかけられるジャックです。
信号ライン、電源ラインのチェック用に御利用下さい。
2.0φのプラグに適合します。（横方向より挿入できます。）
プラグはOP-7-1、OP-7-2、OP-7-2-100（電線付）を用意しています。

●リール品（テーピング仕様）
入数：200本

チップマウンターにかけられるジャックです。
信号ライン、電源ラインのチェック用に御利用下さい。
2.0φのプラグに適合します。（横方向より挿入できます。）
プラグはOP-7-1、OP-7-2、OP-7-2-100（電線付）を用意しています。

●バラ品
入数：10本

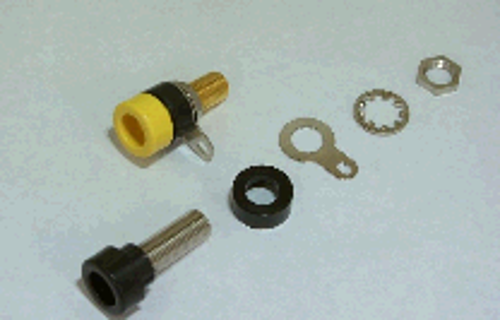

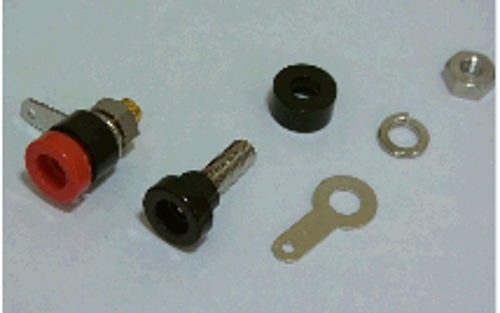

パネルに取付けられるジャックです。
BJ-2シリーズの相手として御使用下さい。

材質/色
・金属部　黄銅
・樹脂部　
本体　PPE（UL94V-1）/黒、赤、黄、緑、青、灰、白
取付ブラケット　PPE（UL94V-1）/黒のみ
・処理　本体　ニッケル下地金メッキ（接触部）
　　　　　その他　ニッケルメッキ

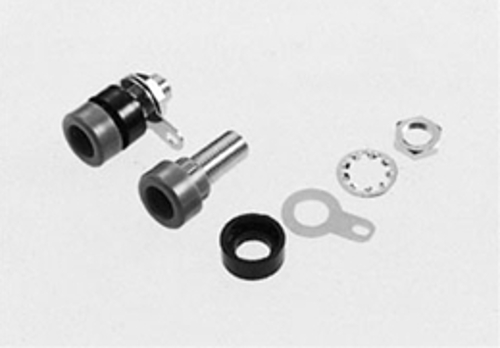

パネルに取付けられるジャックです。
BJ-4シリーズの相手として御使用下さい。

材質/色
・金属部　黄銅
・樹脂部　
本体　PPE（UL94V-1）/黒、赤、黄、緑、青、灰、白
取付ブラケット　PPE（UL94V-1）/黒のみ
・処理（接触部）　ニッケル下地金メッキ
　　　　　その他　ニッケルメッキ

パネルに取付けられるジャックです。
BJ-4シリーズの相手として御使用下さい。

材質/色
・金属部　黄銅
・樹脂部　
本体　PPE（UL94V-1）/黒、赤、黄、緑、青、灰、白
取付ブラケット　PPE（UL94V-1）/黒のみ
・処理　ニッケルメッキ

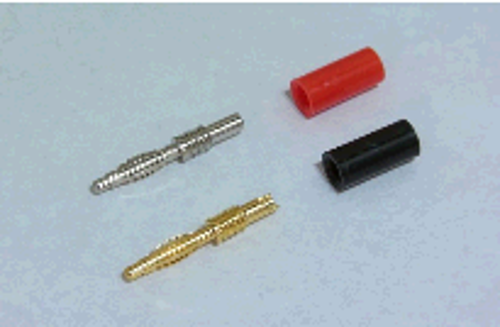

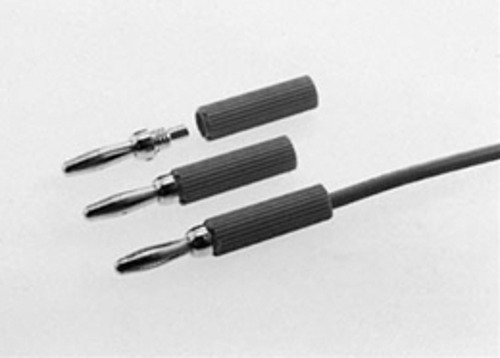

電源、信号用のチェックに利用できるプラグです。
相手側はBF-2-13、BM-2-11を使用して下さい。

材質/色
・本体　黄銅
・バネ部　ベリリウム銅
・樹脂部　アセタールコポリマー（UL94HB）/黒、赤、黄、緑、青、白
処理　ニッケル

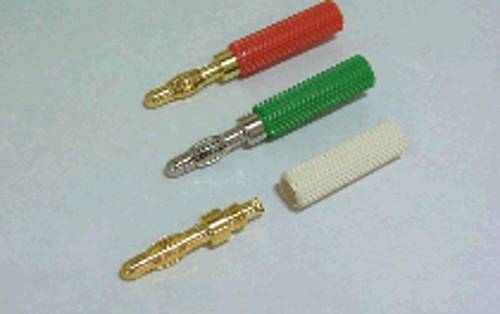

電源、信号用のチェックに利用できるプラグです。
相手側はBF-2-13、BM-2-11を使用して下さい。

材質/色
・本体　黄銅
・バネ部　ベリリウム銅
・樹脂部　アセタールコポリマー（UL94HB）/黒、赤、黄、緑、青、白
処理　ニッケル下地金メッキ

電源、信号用のチェックに利用できるプラグです。
相手側はBF-2-13、BM-2-11を使用して下さい。

材質/色
・本体　黄銅
・バネ部　ベリリウム銅
・樹脂部　アセタールコポリマー（UL94HB）/黒、赤、黄、緑、青、白
処理　ニッケル

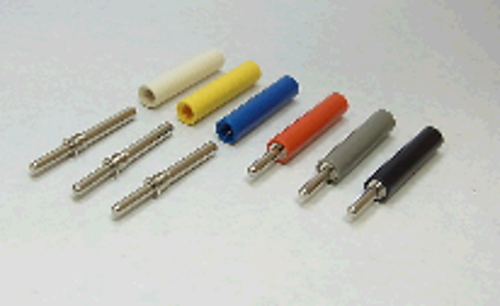

電源、信号用のチェックに利用できるプラグです。
相手側はBQ-4シリーズ、BF-4、BM-4を使用して下さい。

材質/色
・本体　黄銅
・バネ部　ベリリウム銅
・樹脂部　PPE(UL94V-1)/黒、赤、黄、緑、青、灰、白
処理　ニッケル下地金メッキ

電源、信号用のチェックに利用できるプラグです。
相手側はBQ-4シリーズ、BF-4、BM-4を使用して下さい。

材質/色
・本体　黄銅
・バネ部　ベリリウム銅
・樹脂部　PPE(UL94V-1)/黒、赤、黄、緑、青、灰、白
処理　ニッケルメッキ

パネルに取付けられるジャックです。
BJ-2シリーズの相手として御使用下さい。

材質/色
・金属部　黄銅
・樹脂部　
本体　PPE（UL94V-1）/黒、赤、黄、緑、青、灰、白
取付ブラケット　PPE（UL94V-1）/黒のみ
・処理　本体　ニッケル下地金メッキ（接触部）
　　　　　その他　ニッケルメッキ

ソフトプラグ（BJシリーズ）に適合するジャックです。
プリント基板のチェック等に御利用下さい。

・材質　黄銅
・処理
G：ニッケル下地金メッキ
S：ニッケル下地スズメッキ

ソフトプラグ（BJシリーズ）に適合するジャックです。
プリント基板のチェック等に御利用下さい。

・材質　黄銅
・処理
G：ニッケル下地金メッキ
S：ニッケル下地スズメッキ

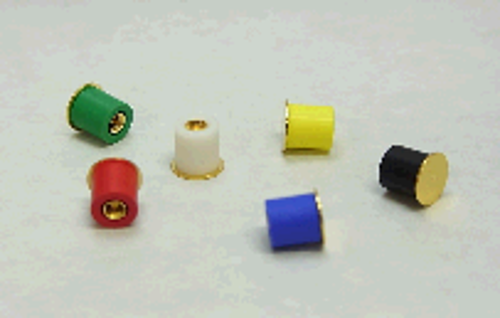

表面実装用基板に取り付けられるジャックです。
ソフトプラグ（BJシリーズ）に適合します。
プリント基板のチェック等にご利用ください。

●入数：100本

電源、信号用のチェックに利用できるプラグです。
相手側はBF-2-13、BM-2-11を使用して下さい。

材質/色
・本体　黄銅
・バネ部　ベリリウム銅
・樹脂部　アセタールコポリマー（UL94HB）/黒、赤、黄、緑、青、白
処理　ニッケル下地金メッキ

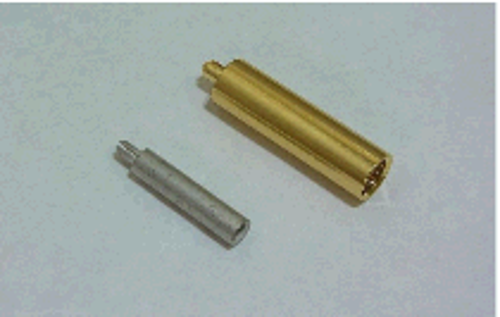

スプリングプローブの為のソケットピンです。

電源、信号取出しに利用できるプラグです。

電源、信号取出しに利用できるプラグです。
